RF Diyotlar

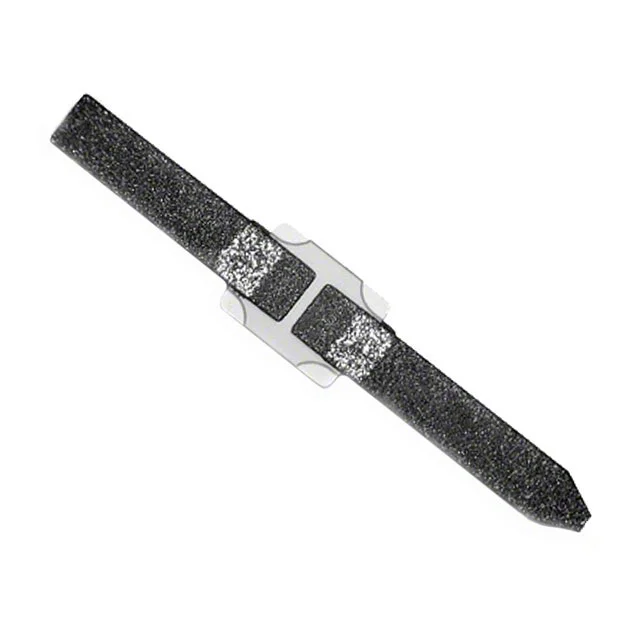

DSG9500-000
RF DIODE PIN 100V 250MW
- Üretici
- Skyworks Solutions, Inc.
- Paket/Kılıf
- —
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- DSG9500
DSG9500-000 Hakkında
DSG9500-000, Skyworks Solutions tarafından üretilen PIN tipi RF diyotudur. 100V maksimum ters voltaj ve 250mW güç tüketimi ile tasarlanmıştır. 50V'de 0.025pF kapasitans değeri ve 50mA'de 4Ohm direnç özellikleri sunmaktadır. -65°C ile 150°C arasında çalışmaya uygun olan bu bileşen, RF anahtarlama, attenuatör, faz kaydırıcı ve diğer RF kontrol uygulamalarında kullanılır. Geniş sıcaklık aralığı ve düşük kapasitans değeri yüksek frekanslı devreler için uygunluğu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.025pF @ 50V, 1MHz |
| Diode Type | PIN - Single |
| Operating Temperature | -65°C ~ 150°C (TA) |
| Part Status | Active |
| Power Dissipation (Max) | 250 mW |
| Resistance @ If, F | 4Ohm @ 50mA, 100MHz |
| Voltage - Peak Reverse (Max) | 100V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
