Diyotlar - Doğrultucular - Tekil

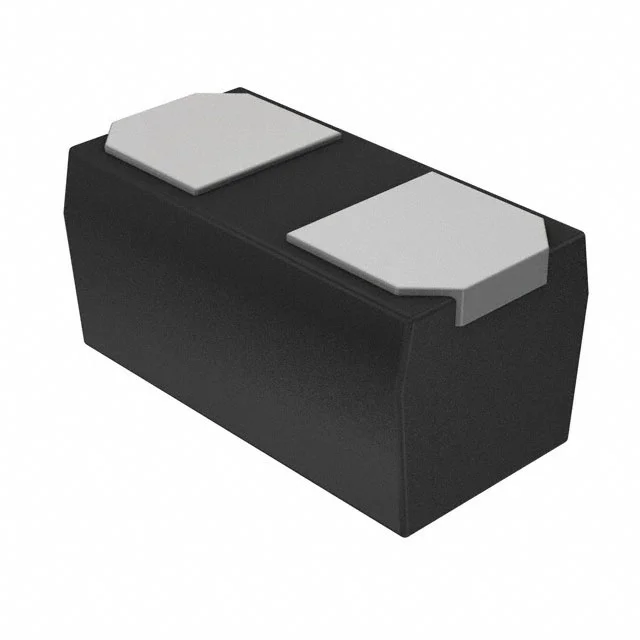

DSF01S30SL,L3F
DIODE SCHOTTKY 30V 100MA SL2
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- DSF01S30SL
DSF01S30SL,L3F Hakkında
DSF01S30SL,L3F, Toshiba tarafından üretilen Surface Mount Schottky diyottur. 30V maksimum ters voltaj ve 100mA ortalama doğrultulmuş akım kapasitesine sahiptir. 500mV maksimum forward voltaj (100mA'de) ile düşük enerji kaybı sağlar. 50µA ters kaçak akımı ve 9.02pF kapasitansı (2V, 1MHz) ile karakterizedir. SL2 paketinde sunulan bu small signal diyot, anahtarlama uygulamaları, güç kaynakları, DC-DC dönüştürücüler ve hızlı kurtarma gerektiren devre tasarımlarında kullanılır. -55°C ile 125°C arasında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 9.02pF @ 2V, 1MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 50 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 2-SMD, No Lead |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SL2 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
