Diyotlar - Doğrultucular - Tekil

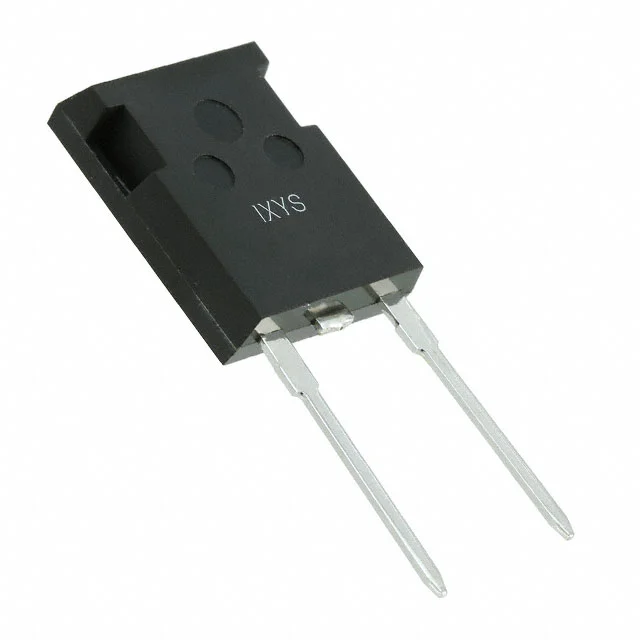

DSEP30-06BR
DIODE GP 600V 30A ISOPLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- DSEP30-06BR
DSEP30-06BR Hakkında
DSEP30-06BR, Littelfuse tarafından üretilen 600V 30A kapasiteli standart doğrultma diyotudur. Fast recovery tipinde tasarlanmış olup 30 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. ISOPLUS247™ paketi sayesinde yüksek akım yoğunluğunda etkin ısı transferi sağlar. -55°C ile 175°C arasındaki geniş çalışma sıcaklığı aralığında stabil performans gösterir. Endüstriyel güç kaynakları, invertör devreleri, AC/DC dönüştürücüler ve motor kontrol uygulamalarında tercih edilir. 2.51V forward voltage ve 250µA reverse leakage karakteristiği ile verimli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30A |
| Current - Reverse Leakage @ Vr | 250 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | ISOPLUS247™ |
| Part Status | Active |
| Reverse Recovery Time (trr) | 30 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ISOPLUS247™ (BR) |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 2.51 V @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
