Diyotlar - Doğrultucular - Tekil

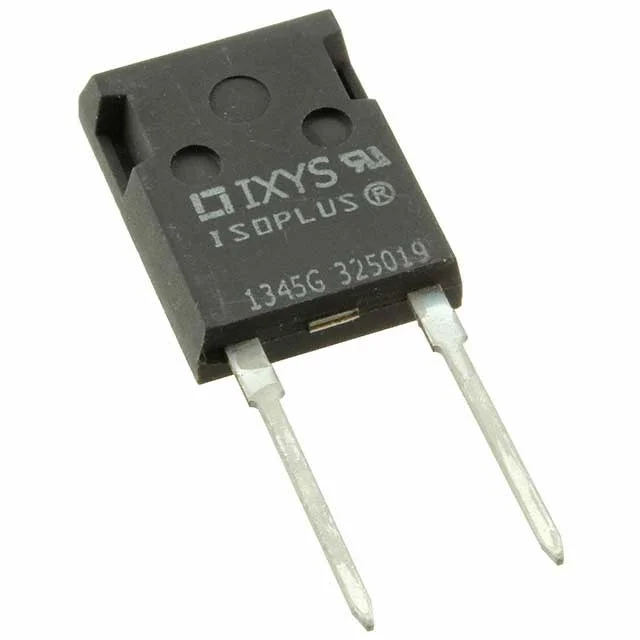

DSEI30-10AR
DIODE GP 1KV 30A ISOPLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- DSEI30-10AR
DSEI30-10AR Hakkında
DSEI30-10AR, Littelfuse tarafından üretilen 1000V / 30A kapasiteli standart doğrultma diyotudur. Hızlı iyileştirme (Fast Recovery) özelliğine sahip bu bileşen, 50ns ters kurtarma süresi ile yüksek frekanslı uygulamalarda kullanılır. TO-247-3 paketinde ısıl yönetimin sağlıklı olması nedeniyle güç kaynakları, UPS sistemleri, invertörler ve AC-DC konvertörlerde yaygın olarak uygulanır. -40°C ile +150°C arasında stabil çalışan diyot, maksimum 2.4V ileri gerilim düşümü ile düşük enerji kaybı sağlar. Through hole montajı ile PCB'ye güvenli bir şekilde sabitlenir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30A |
| Current - Reverse Leakage @ Vr | 750 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 50 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ISOPLUS247™ |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 2.4 V @ 36 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
