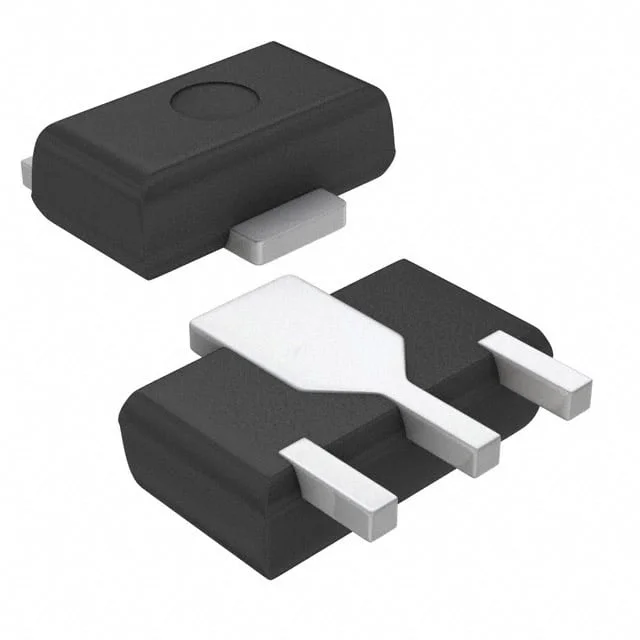

DSC7505R0L
TRANS NPN 20V 3A MINIP3
DSC7505R0L Hakkında
DSC7505R0L, Panasonic tarafından üretilen NPN bipolar jonksiyon transistörüdür. TO-243AA (MiniP3) yüzey montaj paketinde sunulan bu bileşen, maksimum 3A kolektör akımı ve 20V CE gerilimi ile çalışabilir. 200MHz transition frekansı ve 150°C maksimum bağlantı sıcaklığı ile orta güç uygulamalarında kullanılır. 1W güç kapasitesi sayesinde küçük sinyalleme devrelerinden düşük güç amplifikasyon uygulamalarına kadar geniş bir yelpazede uygulanabilir. Maksimum 1V doyum gerilimi ile verimli anahtarlama işlemi gerçekleştirir. Endüstriyel kontrol, tüketici elektroniği ve hafif anahtarlama uygulamalarında tercih edilen bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 340 @ 500mA, 2V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Market |
| Power - Max | 1 W |
| Supplier Device Package | MiniP3-F2-B |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 100mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
