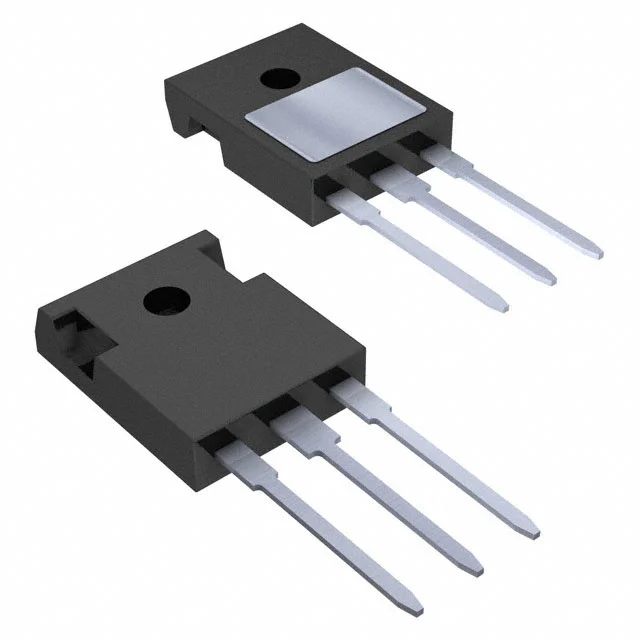

DSA90C200HR
DIODE ARRAY SCHOTTKY 200V ISO247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- DSA90C200HR
DSA90C200HR Hakkında
DSA90C200HR, Littelfuse tarafından üretilen Schottky diyot dizisidir. Ürün, Common Cathode konfigürasyonunda 1 çift diyot içerir ve 200V reverse voltajda çalışabilir. Ortalama doğrultama akımı diyot başına 45A'dir. Fast recovery özelliği sayesinde 500ns'den az anahtarlama süresine sahiptir. TO-247-3 paketinde sunulan bu bileşen, yüksek akım uygulamalarında kullanılan güç dönüştürme devrelerinde, invertörler ve AC/DC konvertörlerde tercih edilir. -55°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 45A |
| Current - Reverse Leakage @ Vr | 2 mA @ 200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ISO247 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 910 mV @ 45 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
