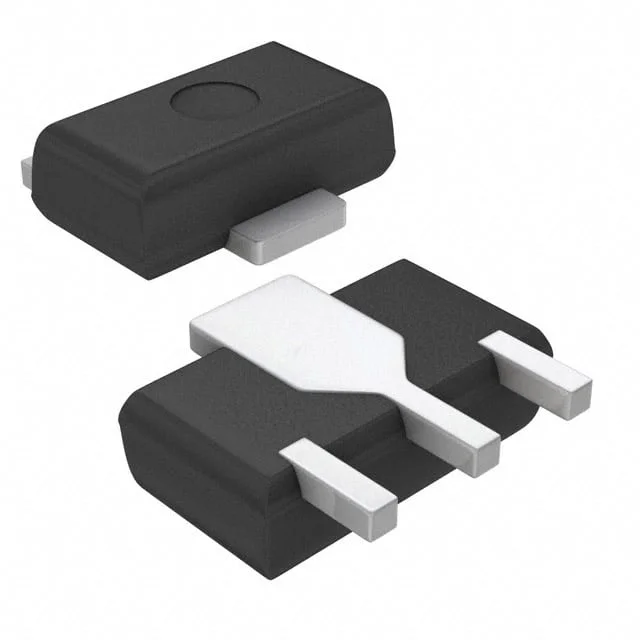

DSA7503S0L
TRANS PNP 20V 1A MINIP3
DSA7503S0L Hakkında
DSA7503S0L, Panasonic tarafından üretilen PNP tipinde bir bipolar transistördür. MiniP3-F2-B yüzey montaj paketinde sunulan bu bileşen, 20V kolektör-emitter kırılma gerilimi ve maksimum 1A kolektör akımı kapasitesine sahiptir. 500mV doyum gerilimi ile düşük güç kaybı sağlayan transistör, 150°C'ye kadar çalışabilir ve 200MHz transition frequency'ye ulaşır. DC akım kazancı 500mA, 2V koşullarında minimum 180 değerindedir. Düşük güç uygulamaları, ses frekansı yükselticileri, anahtarlama devreleri ve sinyal işleme uygulamalarında kullanılır. Maksimum 1W güç tüketimi ile entegre edilerek kompakt tasarımlar gerçekleştirilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 180 @ 500mA, 2V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Market |
| Power - Max | 1 W |
| Supplier Device Package | MiniP3-F2-B |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
