Diyotlar - Doğrultucular - Tekil
DSA300I45NA

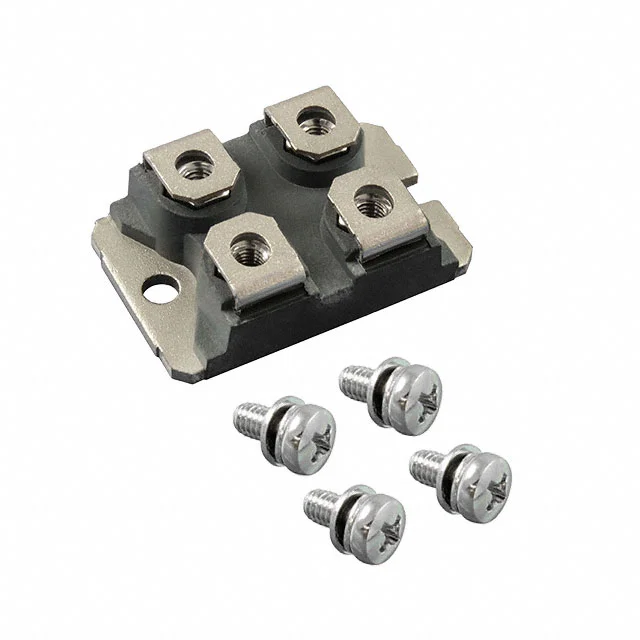

DIODE SCHOTTKY 45V 300A SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- DSA300I45NA
DSA300I45NA Hakkında
DSA300I45NA, Littelfuse tarafından üretilen yüksek akım kapasiteli Schottky doğrultucu diyottur. 45V DC ters gerilim ve 300A ortalama doğrultulmuş akım kapasitesi ile güç dönüştürme uygulamalarında kullanılır. SOT-227-4 (miniBLOC) şasi montajlı pakette sunulan bu bileşen, 840mV forward voltaj düşümü ve 500ns'den kısa iyileşme süresi ile anahtarlama güç kaynakları, AC/DC konvertörleri, synchronous rectification devrelerine ve endüstriyel güç yönetim sistemlerine uygun tasarlanmıştır. 3mA maksimum ters sızıntı akımı ve 16500pF kapasitans değerleri kontrollü devreleme ve düşük sızıntı özellikleri sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 16500pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 300A |
| Current - Reverse Leakage @ Vr | 3 mA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOT-227B |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 840 mV @ 300 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
