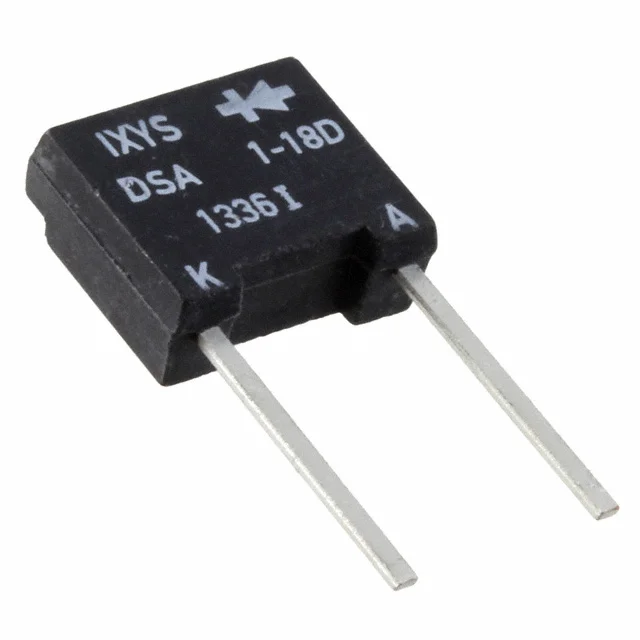

DSA1-18D
DIODE AVALANCHE 1.8KV 2.3A
- Üretici
- Littelfuse
- Paket/Kılıf
- Radial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- DSA1-18D
DSA1-18D Hakkında
DSA1-18D, Littelfuse tarafından üretilen 1800V reverse voltage rated avalanche diyottur. 2.3A ortalama doğrultulmuş akım kapasitesi ile yüksek gerilim uygulamalarında kullanılır. Radial through-hole paketlemesi ile PCB'ye monte edilebilir. -40°C ile 150°C junction sıcaklık aralığında çalışabilir. 1.34V maksimum forward voltage drop'u @ 7A akımda belirtilmiştir. 700µA reverse leakage current @ 1800V ile karakterize edilmiştir. Standart recovery speed (>500ns) özelliği taşır. Endüstriyel doğrultma, yüksek gerilim güç kaynakları ve avalanche koruma uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 2.3A |
| Current - Reverse Leakage @ Vr | 700 µA @ 1800 V |
| Diode Type | Avalanche |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | Radial |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Voltage - DC Reverse (Vr) (Max) | 1800 V |
| Voltage - Forward (Vf) (Max) @ If | 1.34 V @ 7 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
