DRC9143Y0L

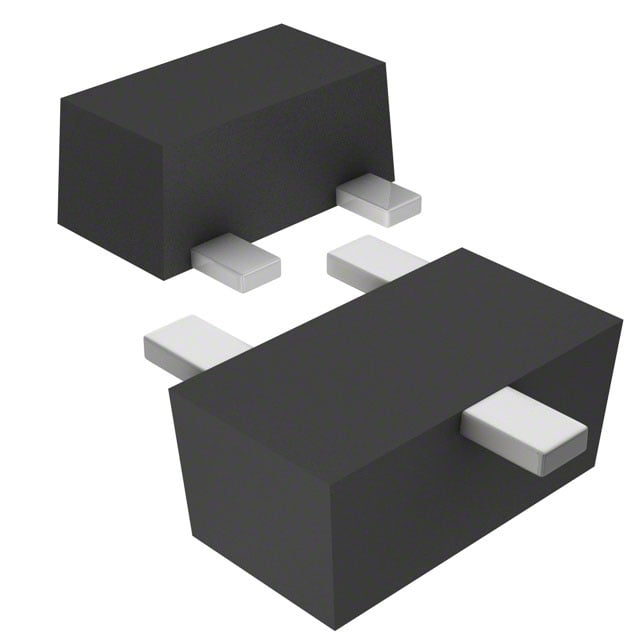

TRANS PREBIAS NPN 125MW SSMINI3
DRC9143Y0L Hakkında
DRC9143Y0L, Panasonic tarafından üretilen NPN tipi ön beslemeli (pre-biased) transistördür. 125mW maksimum güç tüketimine sahip olan bu komponent, SC-89 (SOT-490) yüzey monte paketinde sunulmaktadır. İç direnç yapısı ile 4.7kΩ base direnci ve 22kΩ emitter-base direnci içerir. Maksimum 100mA collector akımı ve 50V collector-emitter gerilim dayanımı ile çalışabilir. DC akım kazancı (hFE) 60 minimum değerinde belirtilmiştir. Saturasyon gerilimleri düşük seviyede tutulmuştur (250mV). Sinyallerin anahtarlama uygulamalarında, ses ve RF devrelerinde, sensör sürücü devreleri gibi kompakt boyut gerektiren uygulamalarda tercih edilmektedir. Ön beslemeli yapısı sayesinde harici ön beslemeli direnç gereksinimi ortadan kaldırır. Üretim durdurulmuş durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SC-89, SOT-490 |
| Part Status | Market |
| Power - Max | 125 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | SSMini3-F3-B |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
