Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
DRC3144W0L

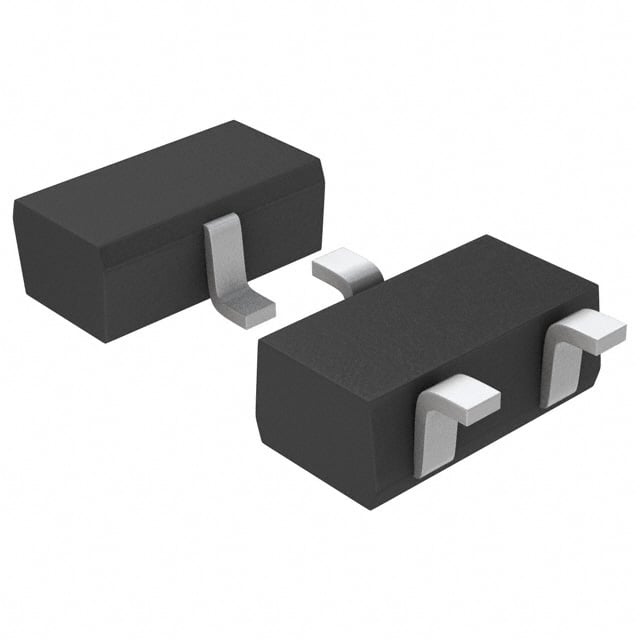

TRANS PREBIAS NPN 100MW SSSMINI3
DRC3144W0L Hakkında
Panasonic DRC3144W0L, ön beslemeli (pre-biased) NPN tipinde bir bipolar junction transistör (BJT) olup, küçük sinyal uygulamaları için tasarlanmıştır. SOT-723 yüzey montajlı paket içerisinde entegre 47kΩ taban ve 22kΩ emitter-taban dirençleri bulunur. Maksimum 100mW güç tüketimi ve 100mA kolektör akımı ile düşük güç harcayan devreler, anahtarlama uygulamaları ve sinyal amplifikasyonunda kullanılmaktadır. 50V kolektör-emitter gerilimi dayanımı sayesinde çeşitli voltaj seviyelerinde çalışabilir. DC akım kazancı (hFE) minimum 60 (5mA, 10V koşullarında) ile güvenilir amplifikasyon sağlar. Uygulamalar arasında ses frekansı amplifikatörleri, lojik seviyeleme devreleri ve küçük sinyal kontrolü yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-723 |
| Part Status | Market |
| Power - Max | 100 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | SSSMini3-F2-B |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
