Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
DRC3143Z0L

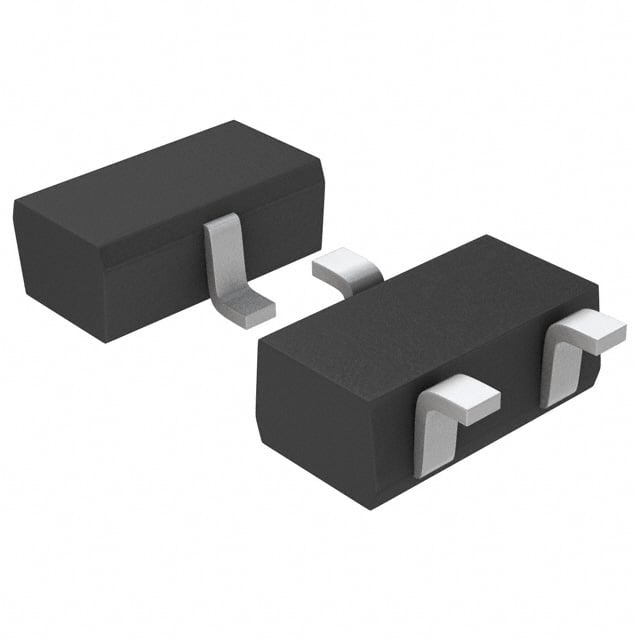

TRANS PREBIAS NPN 100MW SSSMINI3
DRC3143Z0L Hakkında
DRC3143Z0L, Panasonic tarafından üretilen NPN tipi ön beslemeli (pre-biased) bipolar transistördür. SOT-723 ultra küçük yüzey montaj paketinde sunulan bu komponent, 100 mW güç dağılımı kapasitesi ile düşük güç uygulamalarında kullanılır. Dahili 4.7 kΩ base ve 47 kΩ emitter resistörleri ile birlikte gelen ön beslemeli yapısı, basit anahtarlama ve sinyal işleme devrelerinin tasarımını kolaylaştırır. Maksimum 100 mA kolektör akımı, 50 V CE breakdown voltajı ve 250 mV saturasyon voltajı özellikleriyle dijital lojik arabirimleri, küçük röle sürücüleri, LED kontrolü ve endüstriyel kontrol uygulamalarında yaygın olarak tercih edilir. Çok düşük cutoff akımı (500 nA) ve 80 minimum hFE değeri, verimli anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-723 |
| Part Status | Market |
| Power - Max | 100 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SSSMini3-F2-B |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
