Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

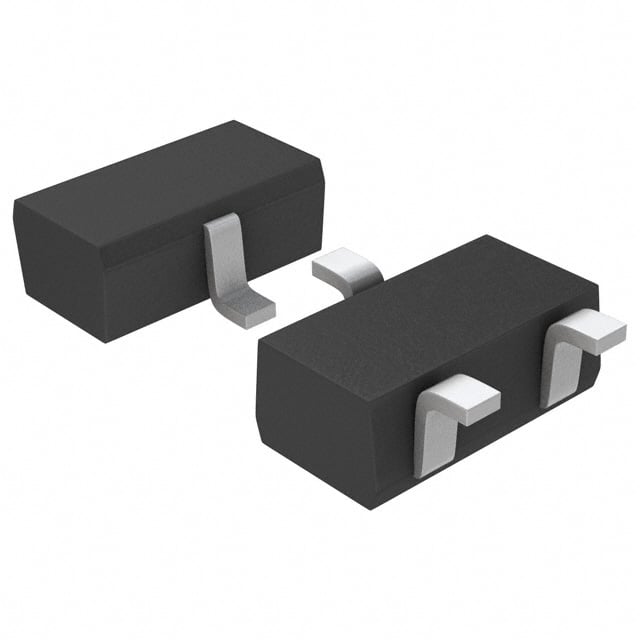

DRC3143Y0L
TRANS PREBIAS NPN 100MW SSSMINI3
DRC3143Y0L Hakkında
DRC3143Y0L, Panasonic tarafından üretilen ön beslemeli NPN bipolar transistördür. SOT-723 yüzey montaj paketinde sunulan bu bileşen, maksimum 100 mW güç tüketimi ile düşük güç uygulamalarında kullanılır. Entegre 4.7 kΩ baz ve 22 kΩ emiter-baz dirençleri ile hazır konfigürasyonda gelen bu transistör, 100 mA maksimum kollektör akımı ve en az 60 DC akım kazancı (5mA, 10V'da) özellikleri ile anahtarlama ve amplifikasyon devrelerinde uygulanabilir. 50V maksimum kolektör-emiter kırılma gerilimi ile genel sinyal işleme, lojik kontrol ve sürücü uygulamalarında tercih edilir. Ön beslemeli yapısı sayesinde dış bileşen gereksinimleri minimize edilerek PCB tasarımı basitleştirilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-723 |
| Part Status | Obsolete |
| Power - Max | 100 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | SSSMini3-F2-B |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
