Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

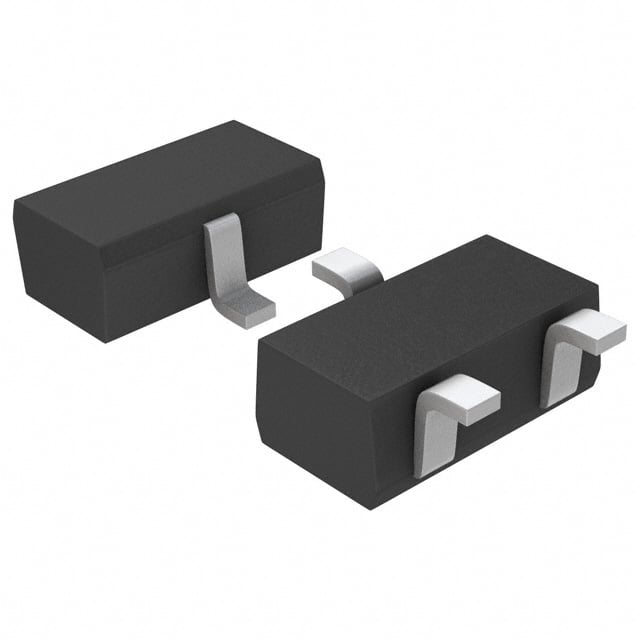

DRC3143X0L
TRANS PREBIAS NPN 100MW SSSMINI3
DRC3143X0L Hakkında
DRC3143X0L, Panasonic tarafından üretilen NPN tipinde ön beslemeli (pre-biased) transistördür. SOT-723 yüzey montaj paketinde sunulan bu bileşen, entegre baz ve emiter direnç ağı ile birlikte gelir. 100 mW güç tarafı ile sınırlı olan bu transistör, 100 mA maksimum kolektör akımı ve 50V breakdown voltajı ile çalışmaktadır. İnternal 4.7 kΩ baz direnci ve 10 kΩ emiter-baz direnci sayesinde ön beslemeli tasarım özelliği sunar. DC akım kazancı (hFE) 5 mA kolektör akımında en az 30'dur. Anahtarlama uygulamaları, sinyal amplifikasyonu ve düşük güçlü lojik devrelerde kullanılan bu transistör, kompakt SMD uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-723 |
| Part Status | Market |
| Power - Max | 100 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | SSSMini3-F2-B |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
