Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
DRC3114Y0L

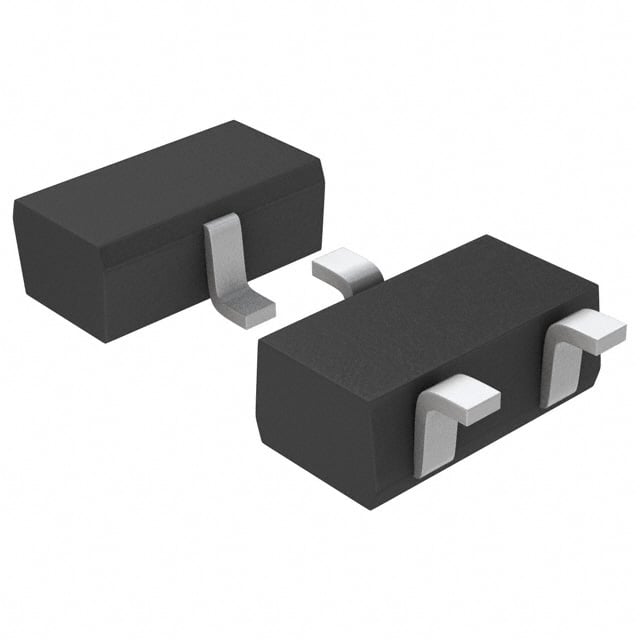

TRANS PREBIAS NPN 100MW SSSMINI3
DRC3114Y0L Hakkında
Panasonic DRC3114Y0L, ön beslemeli NPN bipolar junction transistör (BJT) olup SOT-723 yüzey montajlı paket ile sunulmaktadır. 100 mW maksimum güç dağıtımı kapasitesi ve 100 mA maksimum collector akımı ile genel sinyal anahtarlama uygulamalarında kullanılan kompakt bir çözümdür. 10 kΩ base direnci ve 47 kΩ emitter-base direnci ile önceden biaslanmış tasarım sayesinde ek biyaslandırma devreleri gerektirmeden doğrudan kullanım mümkündür. 50 V collector-emitter gerilim aralığında çalışarak düşük güçlü dijital ve analog devreler, CMOS/TTL seviye uygulamaları ve transistör anahtarlama devrelerinde tercih edilir. DC akım kazancı (hFE) minimum 80 değerinde (5mA, 10V'da) olup, 250 mV satürasyon gerilimi maksimum (500µA, 10mA) ile verimli anahtarlama sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-723 |
| Part Status | Market |
| Power - Max | 100 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SSSMini3-F2-B |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
