Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
DRA9124X0L

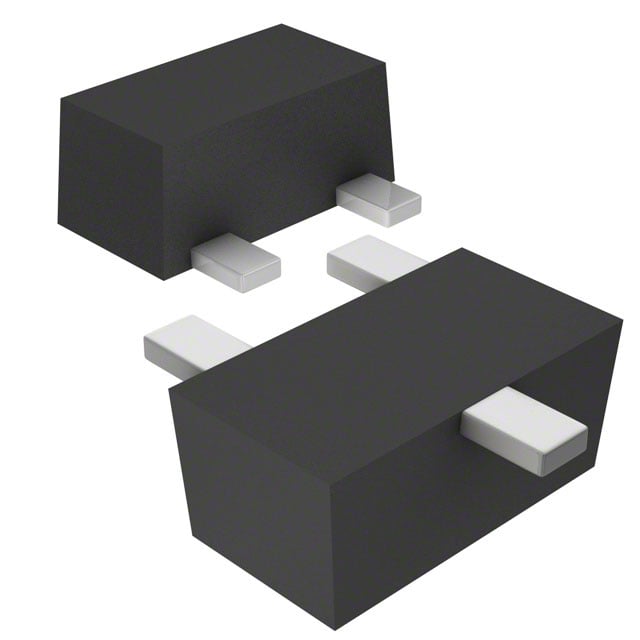

TRANS PREBIAS PNP 125MW SSMINI3
DRA9124X0L Hakkında
DRA9124X0L, Panasonic tarafından üretilen PNP tipi ön beslemeli (pre-biased) bipolar transistördür. SC-89 (SOT-490) yüzey montajlı paketinde sunulan bu komponent, maksimum 125mW güç tüketimi ile düşük güçlü anahtarlama uygulamalarında kullanılır. 100mA maksimum kolektör akımı, 80 minimum DC akım kazancı ve 50V maksimum gerilim dayanımı ile entegre devrelerde ve sensör arayüzü uygulamalarında yer alan darbe şekillendirme, lojik seviye çevirme ve anahtarlama işlevlerinde tercih edilir. Iç yapısında 22kΩ baz ve 47kΩ emiter-baz dirençleri bulunarak hazır kullanılabilir bir ön beslemeli yapı sağlar. Cihazın obsolete durumda olması nedeniyle yeni tasarımlarda alternatif bileşen seçimi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SC-89, SOT-490 |
| Part Status | Obsolete |
| Power - Max | 125 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SSMini3-F3-B |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
