Transistörler - FET, MOSFET - Diziler

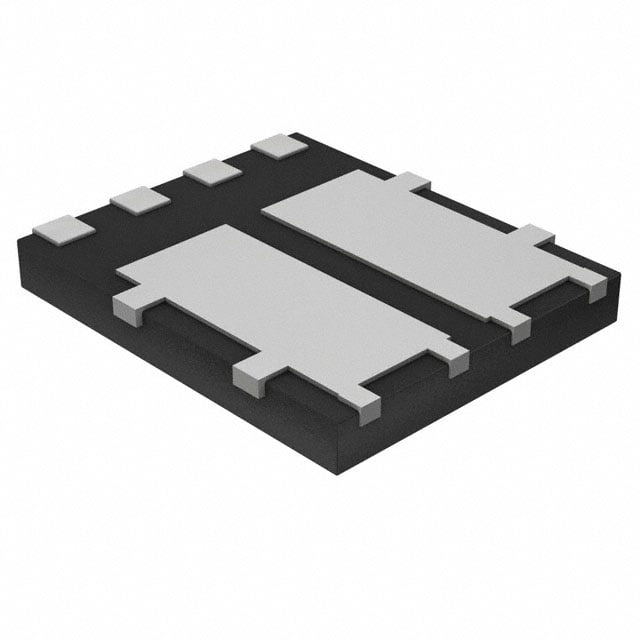

DMTH4014LPDQ-13
MOSFET BVDSS: 31V-40V POWERDI506
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- DMTH4014LPDQ
DMTH4014LPDQ-13 Hakkında
DMTH4014LPDQ-13, Diodes Incorporated tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 40V drain-source voltaj desteği ve 10.6A (Ta) / 43.6A (Tc) sürekli drenaj akımı ile tasarlanan bu bileşen, düşük on-state direnci (15mOhm @ 20A, 10V) sayesinde güç uygulamalarında verimli çalışır. PowerDI506 paketinde sunulan MOSFET, -55°C ile 175°C arasında çalışır ve anahtarlama uygulamalarında, güç yönetimi devrelerinde, DC-DC dönüştürücülerde ve motor kontrol sistemlerinde kullanılır. Hızlı anahtarlama karakteristiği ve düşük gate charge'ı (10.2nC @ 10V) ile kompakt tasarımlarda tercih edilen bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10.6A (Ta), 43.6A (Tc) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 10.2nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 733pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 2.41W (Ta), 42.8W (Tc) |
| Rds On (Max) @ Id, Vgs | 15mOhm @ 20A, 10V |
| Supplier Device Package | PowerDI5060-8 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
