Transistörler - FET, MOSFET - Diziler

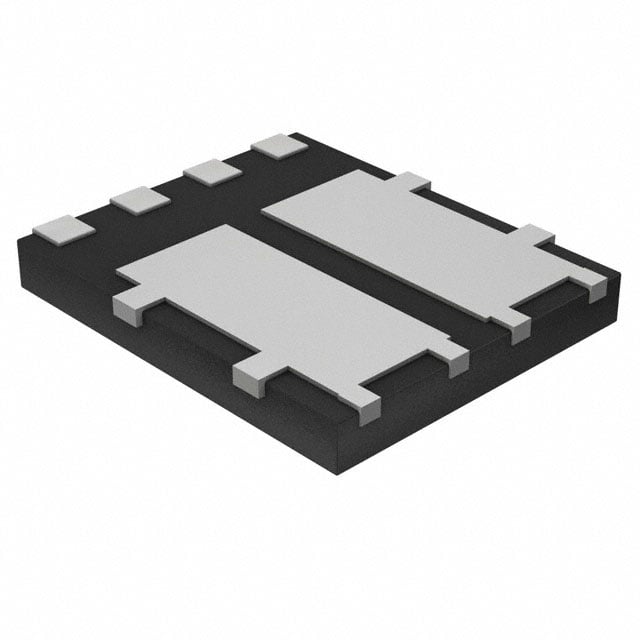

DMTH4014LPD-13
MOSFET BVDSS: 31V-40V POWERDI506
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- DMTH4014LPD
DMTH4014LPD-13 Hakkında
DMTH4014LPD-13, Diodes Incorporated tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 40V Vdss derecesinde çalışan bu bileşen, yüksek akım uygulamaları için tasarlanmıştır. 10.6A sürekli drenaj akımı (Ta) ve 43.6A (Tc) kapasitesi ile güç yönetimi, motor kontrolü, anahtarlama ve DC-DC konvertör uygulamalarında kullanılır. 15mOhm on-state direnci (Rds(on)) düşük güç kaybı sağlar. PowerDI506 paketinde surface mount olarak monte edilen bileşen, geniş çalışma sıcaklık aralığında (-55°C ~ 175°C) güvenilir performans sunar. Gate charge ve kapasitans değerleri hızlı anahtarlama özelliği ile kontrol devreleri tasarımını kolaylaştırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10.6A (Ta), 43.6A (Tc) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 10.2nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 733pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 2.41W (Ta), 42.8W (Tc) |
| Rds On (Max) @ Id, Vgs | 15mOhm @ 20A, 10V |
| Supplier Device Package | PowerDI5060-8 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
