Transistörler - FET, MOSFET - Diziler

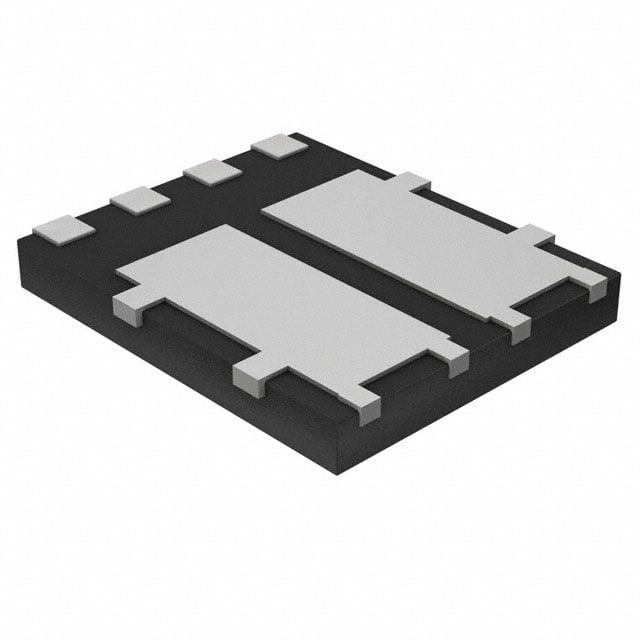

DMTH4011SPDQ-13
MOSFETDUAL N-CHANPOWERDI5060-8
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- DMTH4011S
DMTH4011SPDQ-13 Hakkında
DMTH4011SPDQ-13, Diodes Incorporated tarafından üretilen dual N-channel power MOSFET transistörüdür. 40V drain-source voltaj ve 11.1A kontinü drenaj akımı kapasitesine sahiptir. PowerDI5060-8 paketinde sunulan bu komponentin 15mΩ drain-source direnci, düşük güç tüketimi gerektiren anahtarlama uygulamalarında verimli çalışma sağlar. -55°C ile 175°C arasındaki geniş çalışma sıcaklık aralığında kullanılabilir. Gate charge 10.6nC ve 805pF input kapasitansi değerleriyle hızlı komütasyon performansı sunar. Motor sürücüleri, güç yönetimi, LED kontrolü ve DC-DC konvertör uygulamalarında yaygın olarak kullanılan bu dual MOSFET, surface mount montajla PCB'ye kolayca entegre edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11.1A (Ta), 42A (Tc) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 10.6nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 805pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 2.6W (Ta) |
| Rds On (Max) @ Id, Vgs | 15mOhm @ 20A, 10V |
| Supplier Device Package | PowerDI5060-8 |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
