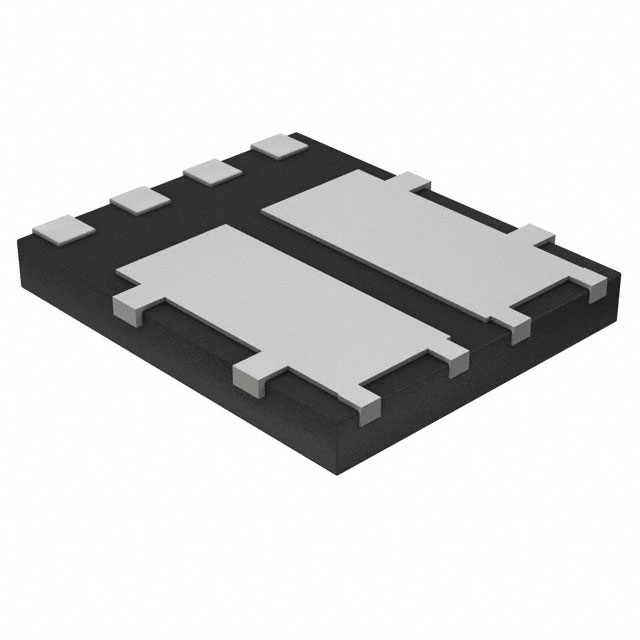

DMTH4011SPD-13
MOSFETDUAL N-CHAN 40VPOWERDI5060
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- DMTH4011SPD
DMTH4011SPD-13 Hakkında
DMTH4011SPD-13, Diodes Incorporated tarafından üretilen dual N-channel MOSFET transistörüdür. 40V drain-source voltaj (Vdss) ile maksimum 42A sürekli drain akımı kapasitesine sahiptir. PowerDI5060-8 yüzey montaj paketinde sunulan bu bileşen, 15mOhm on-state direnci ile güç anahtarlama uygulamalarında düşük enerji kaybı sağlar. -55°C ile 175°C arasında çalışabilir. Gate charge değeri 10.6nC olup hızlı komütasyon sağlar. Motor kontrol, güç yönetimi, LED sürücüleri ve DC-DC dönüştürücüler gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11.1A (Ta), 42A (Tc) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 10.6nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 805pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 2.6W (Ta) |
| Rds On (Max) @ Id, Vgs | 15mOhm @ 20A, 10V |
| Supplier Device Package | PowerDI5060-8 |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
