Transistörler - FET, MOSFET - Diziler

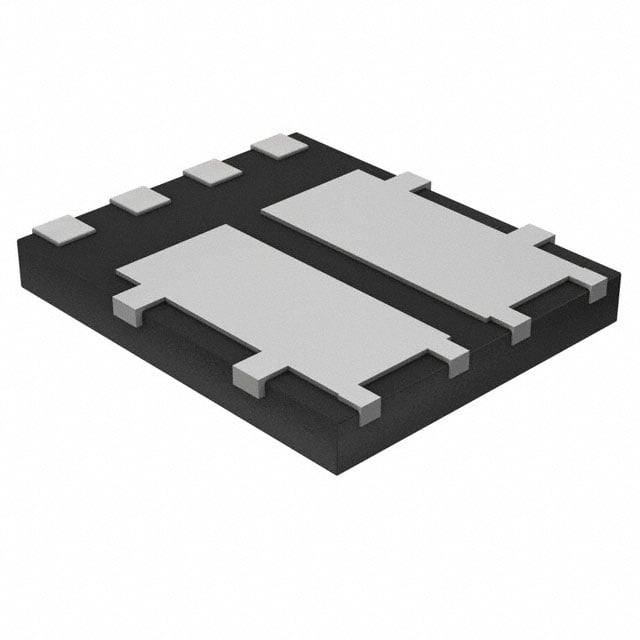

DMTH4007SPDQ-13
MOSFET 2N-CH 40V POWERDI506
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- DMTH4007S
DMTH4007SPDQ-13 Hakkında
DMTH4007SPDQ-13, Diodes Incorporated tarafından üretilen dual N-Channel MOSFET transistördür. 40V drain-source gerilim ve 14.2A sürekli drain akımı ile çalışan bu bileşen, PowerDI506 yüzey montajlı paket içerisinde 8 pin ile sunulmaktadır. 8.6mOhm RDS(on) değeri ile düşük iletim direncine sahip olan komponent, güç yönetimi, DC-DC dönüştürücüler, motor kontrol ve anahtar uygulamalarında kullanılır. -55°C ile 175°C sıcaklık aralığında çalışabilmesi, geniş uygulama yelpazesini mümkün kılar. 2.6W maksimum güç yönetim kapasitesi ile yüksek verimli tasarımlara uygun bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14.2A |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 41.9nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2026pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 2.6W |
| Rds On (Max) @ Id, Vgs | 8.6mOhm @ 17A, 10V |
| Supplier Device Package | PowerDI5060-8 |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
