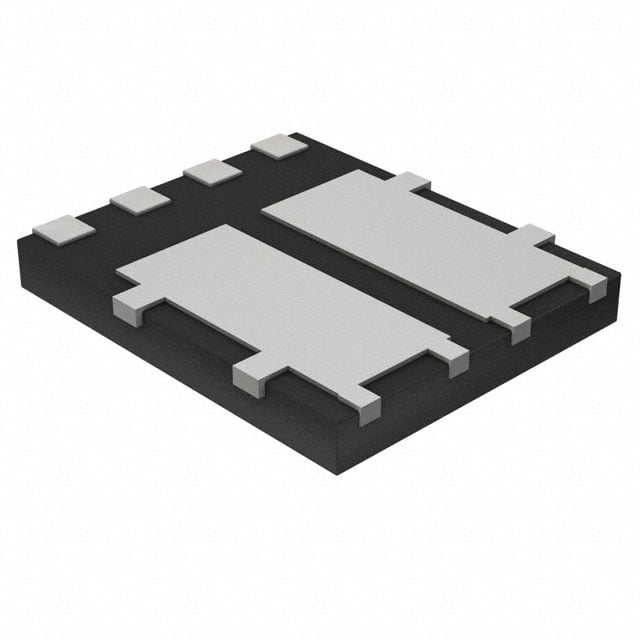

DMTH4007SPD-13
MOSFET BVDSS: 31V 40V POWERDI506
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- DMTH4007SPD
DMTH4007SPD-13 Hakkında
DMTH4007SPD-13, Diodes Incorporated tarafından üretilen dual N-channel MOSFET transistördür. 40V drain-source voltajı ve 14.2A sürekli drain akımı ile çalışan bu bileşen, 8.6mOhm (10V, 17A'de) on-resistance değerine sahiptir. PowerDI506 paketlemesi ile surface mount uygulamalara uygundir. -55°C ile +175°C arasında çalışabilir. Düşük gate charge (41.9nC @ 10V) ve düşük input kapasitans (2026pF @ 30V) değerleri hızlı anahtarlama sağlar. Güç yönetimi, DC-DC konverterler, motor kontrol ve güç dağıtım uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14.2A |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 41.9nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2026pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 2.6W |
| Rds On (Max) @ Id, Vgs | 8.6mOhm @ 17A, 10V |
| Supplier Device Package | PowerDI5060-8 |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
