Transistörler - FET, MOSFET - Diziler
DMT3020LSDQ-13

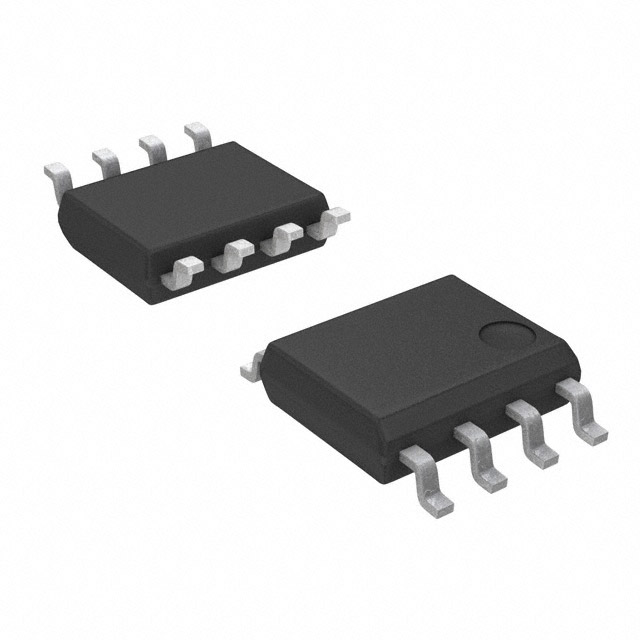

MOSFET 8V~24V SO-8
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-SO
- Seri / Aile Numarası
- DMT3020LSDQ
DMT3020LSDQ-13 Hakkında
DMT3020LSDQ-13, Diodes Incorporated tarafından üretilen dual N-channel MOSFET dizisidir. SO-8 yüzey montaj paketi içinde iki adet N-channel transistörü barındırır. 30V Vdss ile 16A sürekli dren akımı kapasitesine sahiptir. 20mOhm (@ 9A, 10V) düşük on-resistance değeri ve 7nC gate charge özellikleriyle güç yönetimi uygulamalarında kullanılır. -55°C ile +150°C arasında çalışma sıcaklığı aralığında stabil performans sağlar. Anahtarlama uygulamaları, motor kontrol, güç dönüştürücüler ve yük yönetimi devreleri gibi endüstriyel ve tüketici elektroniği uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 16A (Tc) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 7nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 393pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 1W (Ta) |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 9A, 10V |
| Supplier Device Package | 8-SO |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
