Transistörler - FET, MOSFET - Diziler

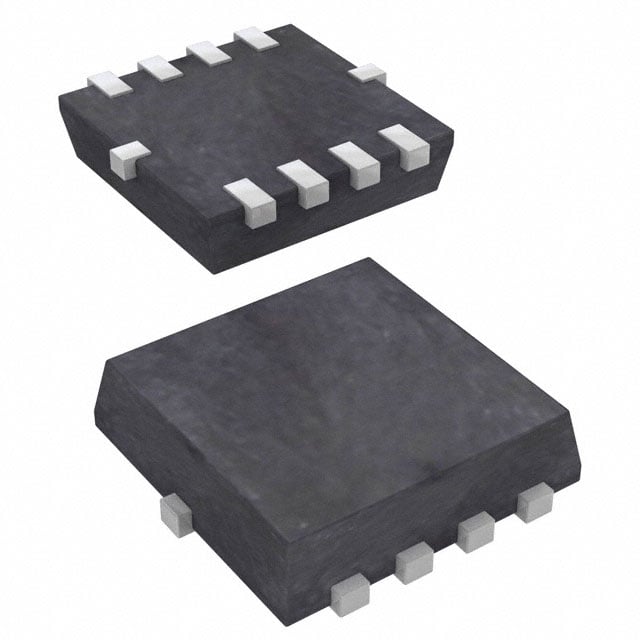

DMT3020LDV-7
MOSFET BVDSS: 25V-30V POWERDI333
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- DMT3020LDV
DMT3020LDV-7 Hakkında
DMT3020LDV-7, Diodes Incorporated tarafından üretilen dual N-Channel MOSFET transistörüdür. 30V Vdss (Drain-Source gerilimi) ve 32A sürekli dren akımı kapasitesi ile yüksek güç uygulamalarında kullanılmaya uygundur. PowerDI333 paketinde sunulan bu bileşen, 20mOhm Rds(on) değeri ile düşük iletim kaybı sağlar. Güç yönetimi, motor sürücüleri, DC/DC dönüştürücüler, anahtarlama uygulamaları ve güç dağıtım sistemlerinde yaygın olarak tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. 7nC gate charge değeri ile hızlı anahtarlama özelliğine sahiptir. Surface mount paketi sayesinde yoğun PCB tasarımlarında yer tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 32A (Tc) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 7nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 393pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 900mW (Ta) |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 9A, 10V |
| Supplier Device Package | PowerDI3333-8 (Type UXC) |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
