Transistörler - FET, MOSFET - Diziler

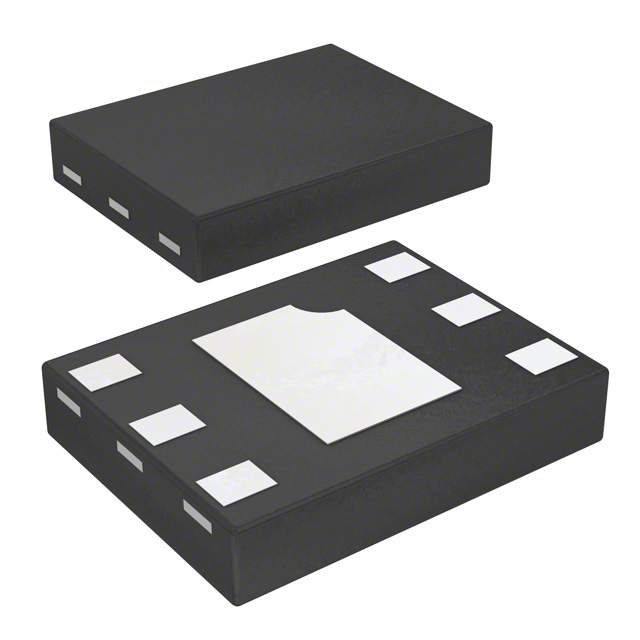

DMP2100UFU-13
MOSFET 2P-CH 20V U-DFN2030-6
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-UDFN Exposed Pad
- Seri / Aile Numarası
- DMP2100UFU
DMP2100UFU-13 Hakkında
DMP2100UFU-13, Diodes Incorporated tarafından üretilen dual P-channel MOSFET transistördür. 20V Vdss ile 5.7A sürekli drain akımı kapasitesine sahip bu bileşen, anahtarlama ve amplifikasyon uygulamalarında kullanılır. U-DFN2030-6 SMD paketinde sunulan DMP2100UFU, 38mOhm RDS(on) değeri ile düşük iletim kaybı sağlar. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) sayesinde endüstriyel ve otomotiv uygulamaları için uygundur. 900mW maksimum güç yayılımı kapasitesi ile güç yönetimi, motor kontrolü ve yük anahtarlama devrelerinde tercih edilen bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.7A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 21.4nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 906pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 900mW |
| Rds On (Max) @ Id, Vgs | 38mOhm @ 3.5A, 10V |
| Supplier Device Package | U-DFN2030-6 (Type B) |
| Vgs(th) (Max) @ Id | 1.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
