Transistörler - FET, MOSFET - Diziler
DMN32D2LDF-7

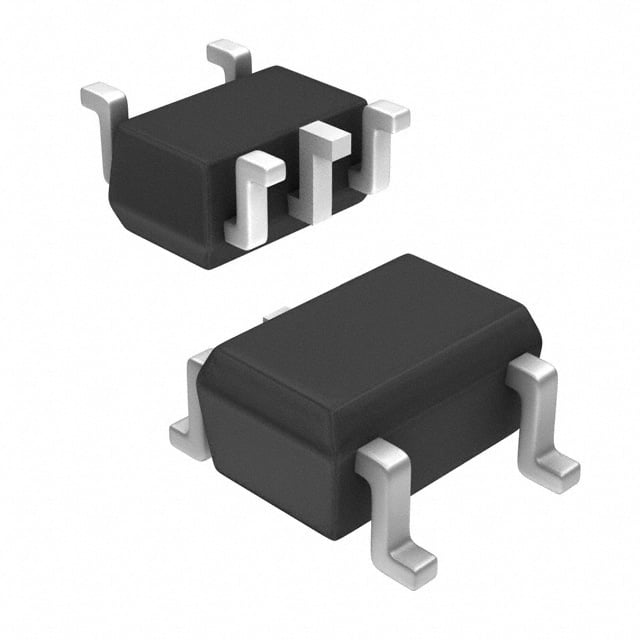

MOSFET 2N-CH 30V 0.4A SOT353
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 5-TSSOP
- Seri / Aile Numarası
- DMN32D2LDF
DMN32D2LDF-7 Hakkında
DMN32D2LDF-7, Diodes Incorporated tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source gerilimi ve 400mA sürekli drenaj akımı ile düşük güç uygulamalarında kullanılır. Logic level gate özelliği sayesinde düşük gerilim kontrol sinyalleriyle çalışabilir. 1.2Ω maksimum RDS(on) değeri ile veri anahtarlama, sinyal anahtarlama ve düşük güçlü sürücü uygulamalarında tercih edilir. Kompakt SOT-353 paketinde sunulan bileşen, -55°C ile 150°C arası çalışma sıcaklığına sahiptir ve yüksek yoğunluklu PCB tasarımlarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 400mA |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Common Source |
| Input Capacitance (Ciss) (Max) @ Vds | 39pF @ 3V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Active |
| Power - Max | 280mW |
| Rds On (Max) @ Id, Vgs | 1.2Ohm @ 100mA, 4V |
| Supplier Device Package | SOT-353 |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
