Transistörler - FET, MOSFET - Diziler

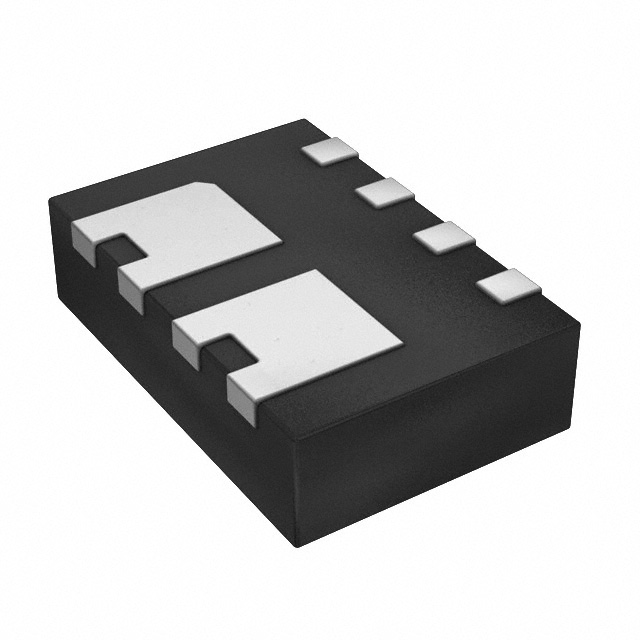

DMN3035LWN-7
MOSFET 2N-CH 30V 5.5A 8VDFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- DMN3035LW
DMN3035LWN-7 Hakkında
DMN3035LWN-7, Diodes Incorporated tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source gerilimi ve 5.5A sürekli drain akımı ile düşük güç anahtarlama uygulamalarında kullanılır. 35mΩ RDS(on) değeri ile verimli güç yönetimi sağlar. 8-pin PowerVDFN paketinde sunulan bu bileşen, DC-DC dönüştürücüler, motor sürücüler, güç anahtarlaması ve yük yönetimi devreleri gibi uygulamalarda yer almaktadır. -55°C ile 150°C arasında çalışma sıcaklık aralığı ile geniş uygulama yelpazesine uyum sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.5A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 9.9nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 399pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 770mW |
| Rds On (Max) @ Id, Vgs | 35mOhm @ 4.8A, 10V |
| Supplier Device Package | V-DFN3020-8 |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
