Transistörler - FET, MOSFET - Diziler

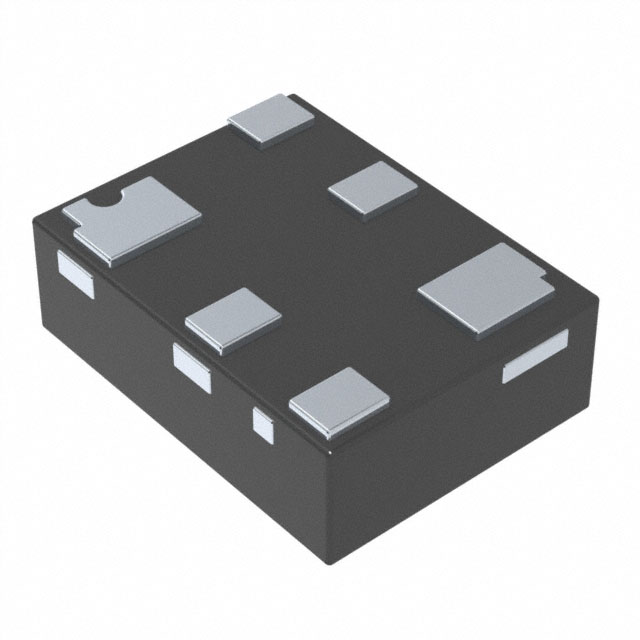

DMN2991UDA-7B
MOSFET 8V~24V X2-DFN0806-6
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- DMN2991UDA
DMN2991UDA-7B Hakkında
DMN2991UDA-7B, Diodes Incorporated tarafından üretilen dual N-channel MOSFET dizisidir. X2-DFN0806-6 paketinde sunulan bu bileşen, 8V ile 24V arasında çalışan uygulamalarda kullanılır. Maksimum 20V Vdss değeri ve 450mA sürekli drain akımı kapasitesi ile düşük sinyal anahtarlaması, güç dağıtımı kontrol devreleri, motor sürücüler ve genel amaçlı elektronik uygulamalarında yer bulur. 990mOhm on-state resistance (Vgs 4.5V, Id 100mA) değeri ile düşük güç kaybı sağlar. -55°C ile +150°C sıcaklık aralığında güvenilir çalışma sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 450mA (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 350pC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 21.5pF @ 16V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-SMD, No Lead |
| Part Status | Active |
| Power - Max | 310mW (Ta) |
| Rds On (Max) @ Id, Vgs | 990mOhm @ 100mA, 4.5V |
| Supplier Device Package | X2-DFN0806-6 |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
