Transistörler - FET, MOSFET - Diziler

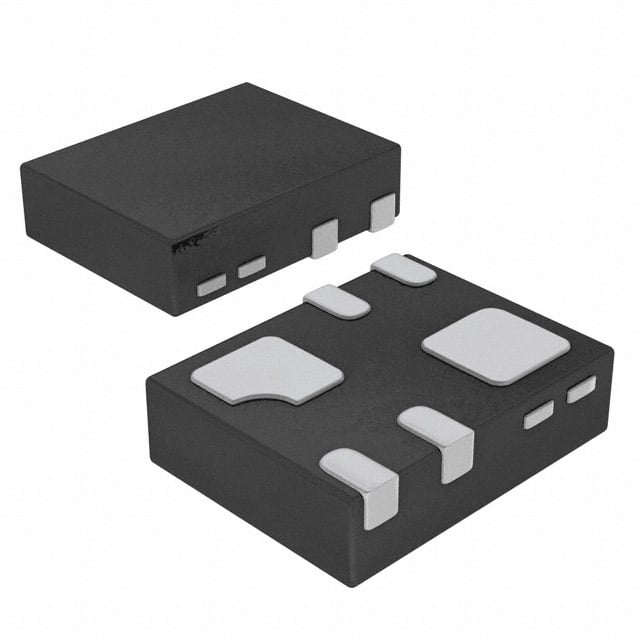

DMN2300UFL4-7
MOSFET 2N-CH 20V 2.11A 6DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-XFDFN Exposed Pad
- Seri / Aile Numarası
- DMN2300UFL4
DMN2300UFL4-7 Hakkında
DMN2300UFL4-7, Diodes Incorporated tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 20V Drain-Source voltajında 2.11A sürekli drenaj akımı kapasitesine sahiptir. 6-pin XFDFN yüzey montajlı pakette sunulan bu bileşen, düşük 195mΩ on-direnç değeri ile verimli anahtarlama uygulamalarında kullanılır. -55°C ile +150°C arasında çalışma sıcaklığına dayanıklıdır. Gaz sensörleri, motor kontrol devreleri, AC/DC güç kaynakları, LED sürücüleri ve genel amaçlı anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.11A (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 3.2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 128.6pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-XFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1.39W |
| Rds On (Max) @ Id, Vgs | 195mOhm @ 300mA, 4.5V |
| Supplier Device Package | X2-DFN1310-6 (Type B) |
| Vgs(th) (Max) @ Id | 950mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
