Transistörler - FET, MOSFET - Diziler

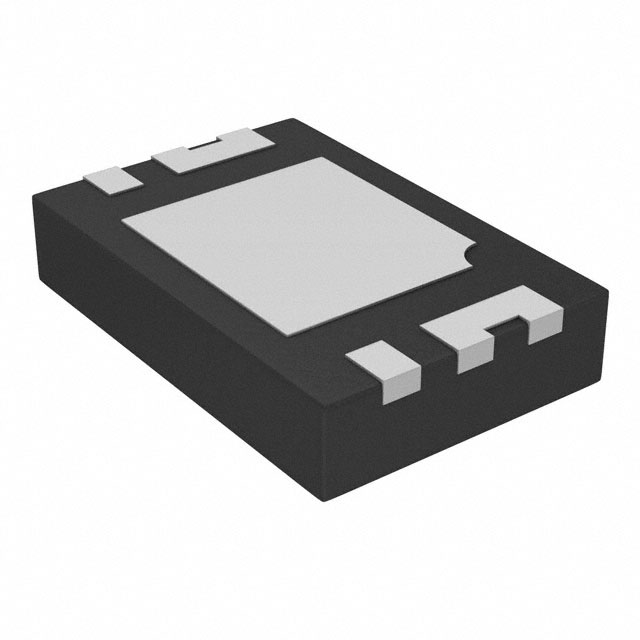

DMN2028UFU-13
MOSFET 2N-CH 20V 7.9A UDFN2020-6
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-UFDFN Exposed Pad
- Seri / Aile Numarası
- DMN2028UFU
DMN2028UFU-13 Hakkında
DMN2028UFU-13, Diodes Incorporated tarafından üretilen dual N-Channel MOSFET transistördür. 20V Drain-Source gerilimi ve 7.5A sürekli drenaj akımı kapasitesine sahiptir. 6-pin UDFN2020 yüzey montaj paketinde sunulur. 20.2mOhm maksimum Rds(on) değeri ile düşük on-direnç sağlar. -55°C ile +150°C arasında çalışma sıcaklığı aralığında kullanılabilir. Güç yönetimi uygulamaları, anahtarlama devreleri, güç dönüştürücüleri ve batarya yönetim sistemlerinde yaygın olarak tercih edilir. 900mW maksimum güç dissipasyonu kapasitesi vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 18.4nC @ 8V |
| Input Capacitance (Ciss) (Max) @ Vds | 887pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 900mW |
| Rds On (Max) @ Id, Vgs | 20.2mOhm @ 4.5A, 4.5V |
| Supplier Device Package | U-DFN2030-6 (Type B) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
