Transistörler - FET, MOSFET - Diziler

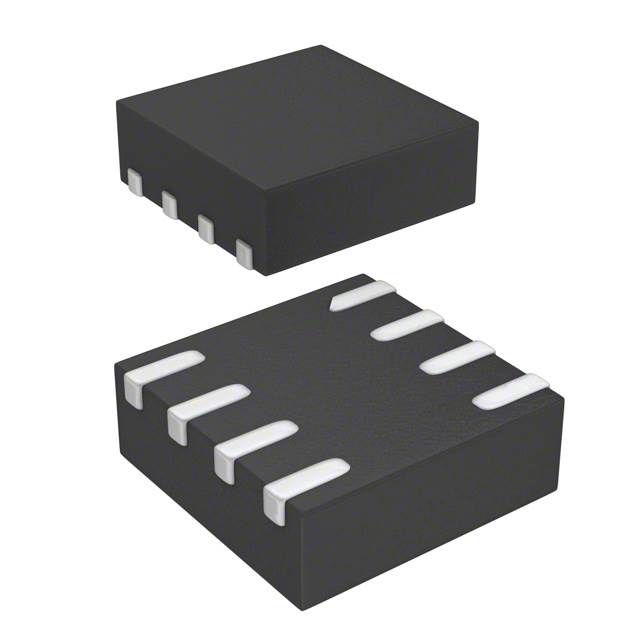

DMN2028UFDH-7
MOSFET 2N-CH 20V 6.8A POWERDI
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- DMN2028UFDH
DMN2028UFDH-7 Hakkında
DMN2028UFDH-7, Diodes Incorporated tarafından üretilen dual N-channel MOSFET transistöründür. 20V drain-source gerilimi ve 6.8A sürekli dren akımı özellikleriyle, logic level gate kontrolüne sahiptir. PowerDFN pakajında sunulan bu komponent, 10V Vds'de 151pF input kapasitansı ve 4A/10V'da 20mOhm RDS(on) değerine sahiptir. Düşük gate charge (8.5nC) sayesinde hızlı anahtarlama uygulamalarında kullanılır. -55°C ile +150°C arasında çalışabilen bu transistör, güç denetimi, motor kontrolü, LED sürücü devreleri ve DC-DC dönüştürücü uygulamalarında yaygın olarak tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6.8A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 8.5nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 151pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 1.1W |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 4A, 10V |
| Supplier Device Package | PowerDI3030-8 |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
