Transistörler - FET, MOSFET - Diziler

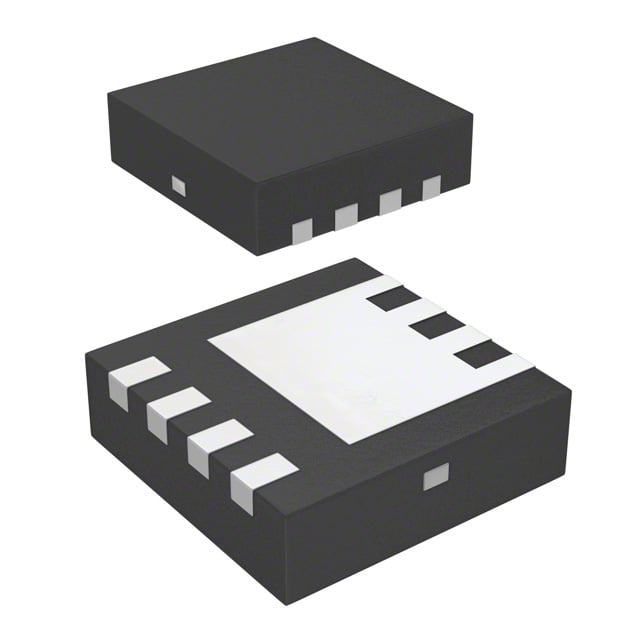

DMN2024UDH-7
MOSFET BVDSS: 8V-24V U-DFN3030-8
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerUDFN
- Seri / Aile Numarası
- DMN2024UDH
DMN2024UDH-7 Hakkında
DMN2024UDH-7, Diodes Incorporated tarafından üretilen dual N-Channel MOSFET transistördür. 20V Drain to Source Voltage ve 5.2A sürekli drenaj akımı kapasitesi ile düşük güç uygulamalarında kullanılır. 23mOhm On-state Resistance ile verimli anahtarlama sağlar. U-DFN3030-8 yüzey montaj paketi ile kompakt tasarımlar için uygundur. Gate Charge 7.1nC olup hızlı anahtarlama gerektiren DC-DC dönüştürücüler, motor kontrol devreleri ve güç yönetimi uygulamalarında kullanılır. -55°C ile 150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.2A (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 7.1nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 647pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerUDFN |
| Part Status | Active |
| Power - Max | 950mW (Ta) |
| Rds On (Max) @ Id, Vgs | 23mOhm @ 6.5A, 4.5V |
| Supplier Device Package | U-DFN3030-8 |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
