Transistörler - FET, MOSFET - Diziler

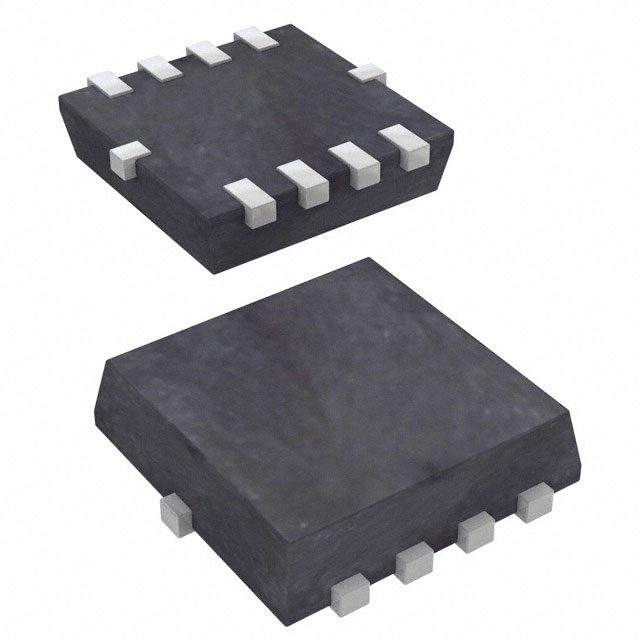

DMN2022UNS-7
MOSFET 2 N-CH 20V POWERDI3333-8
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- DMN2022UNS
DMN2022UNS-7 Hakkında
DMN2022UNS-7, Diodes Incorporated tarafından üretilen 2 kanal N-Channel MOSFET dizisidir. 20V Drain-Source gerilimi ve 10.7A sürekli drenaj akımı kapasitesiyle düşük güç uygulamalarında kullanılır. 10.8mOhm RDS(On) değeri ile verimli anahtarlama sağlar. PowerDI3333-8 Surface Mount paketinde sunulan bileşen, -55°C ile +150°C arasında çalışabilir. Güç yönetimi, motor kontrolü ve analog anahtarlamada yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10.7A (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 20.3nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1870pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 1.2W |
| Rds On (Max) @ Id, Vgs | 10.8mOhm @ 4A, 4.5V |
| Supplier Device Package | PowerDI3333-8 |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
