Transistörler - FET, MOSFET - Diziler

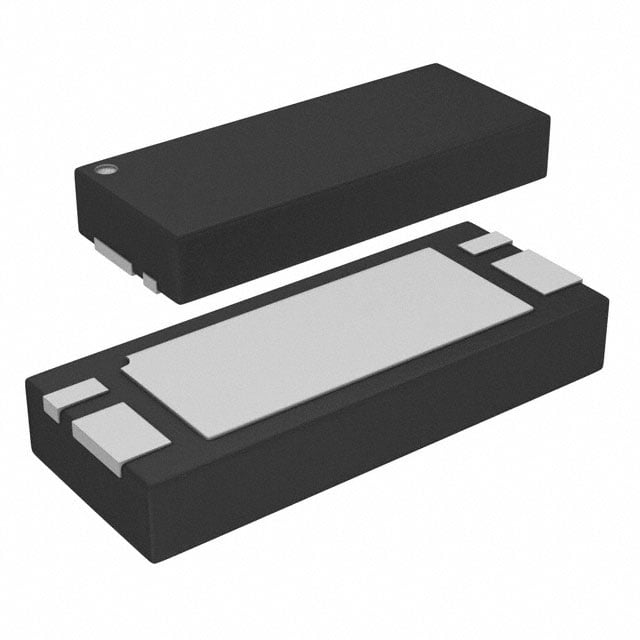

DMN2016UFX-7
MOSFET BVDSS: 8V-24V V-DFN2050-4
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 4-VFDFN Exposed Pad
- Seri / Aile Numarası
- DMN2016UFX
DMN2016UFX-7 Hakkında
DMN2016UFX-7, Diodes Incorporated tarafından üretilen dual N-Channel MOSFET transistörüdür. 24V BVDSS ile 9.9A sürekli drenaj akımı kapasitesine sahiptir. V-DFN2050-4 yüzey montajlı paket ile sunulan bu bileşen, 15mOhm RDS(on) değeri ile anahtarlama uygulamalarında düşük ısı kaybı sağlar. Gate charge 14nC, threshold gerilimi 1.5V'dir. -55°C ile +150°C arasında çalışabilir. Güç yönetimi, DC/DC dönüştürücüler, motor kontrol ve anahtarlama devrelerinde yaygın olarak kullanılır. 1.07W maksimum güç dağıtım kapasitesi ile kompakt tasarımlara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.9A (Ta) |
| Drain to Source Voltage (Vdss) | 24V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 14nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 950pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-VFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1.07W (Ta) |
| Rds On (Max) @ Id, Vgs | 15mOhm @ 6.5A, 4.5V |
| Supplier Device Package | V-DFN2050-4 |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
