Transistörler - FET, MOSFET - Diziler

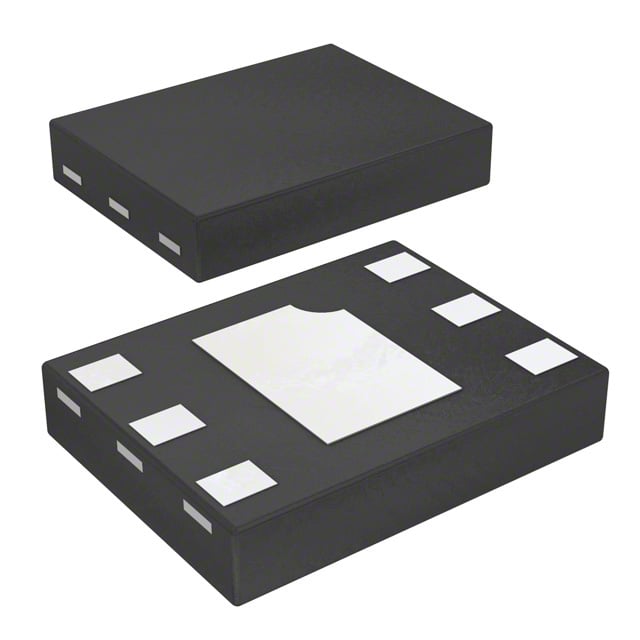

DMN2016LHAB-7
MOSFET 2N-CH 20V 7.5A 6UDFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-UDFN Exposed Pad
- Seri / Aile Numarası
- DMN2016LHAB
DMN2016LHAB-7 Hakkında
DMN2016LHAB-7, Diodes Incorporated tarafından üretilen dual N-Channel MOSFET dizisidir. 20V Drain-Source voltaj derecelendirilmesi ve 7.5A sürekli drenaj akımı kapasitesiyle düşük güç uygulamalarında anahtarlama ve amplifikasyon görevlerini yerine getirir. Logic Level Gate özelliği sayesinde düşük voltajlı kontrol sinyalleriyle çalışabilir. 15.5mOhm maksimum On-Resistance değeri ile verimli akım iletimi sağlar. Surface Mount 6-UDFN paketi küçük PCB tasarımlarına uygun olup, -55°C ile 150°C arasında çalışabilir. Anahtarlama uygulamaları, motor kontrol, güç yönetimi ve IoT cihazlarında kullanıma elverişlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 16nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1550pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1.2W |
| Rds On (Max) @ Id, Vgs | 15.5mOhm @ 4A, 4.5V |
| Supplier Device Package | U-DFN2030-6 (Type B) |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
