Transistörler - FET, MOSFET - Diziler

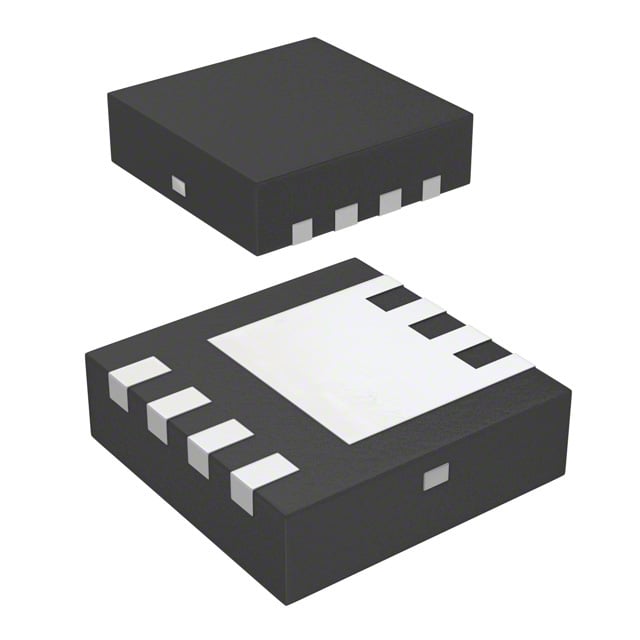

DMN2016LFG-7
MOSFET 2N-CH 20V 5.2A 8UDFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerUDFN
- Seri / Aile Numarası
- DMN2016LFG
DMN2016LFG-7 Hakkında
DMN2016LFG-7, Diodes Incorporated tarafından üretilen dual N-channel MOSFET transistörüdür. 20V drain-source voltaj ile 5.2A sürekli drain akımını destekler. Logic level gate özelliğine sahip olup, düşük geçit voltajında (1.1V @ 250µA) çalışır. 18mOhm RDS(on) değeri ile enerji verimliliği sağlar. 8-pin PowerUDFN paketinde sunulan bu bileşen, anahtarlama uygulamaları, güç yönetimi devrelerinde, motor sürücüleri ve düşük voltaj güç dönüştürücülerinde kullanılır. -55°C ile 150°C arasında çalışma sıcaklığında güvenilir performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.2A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 16nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1472pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerUDFN |
| Part Status | Active |
| Power - Max | 770mW |
| Rds On (Max) @ Id, Vgs | 18mOhm @ 6A, 4.5V |
| Supplier Device Package | U-DFN3030-8 |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
