Transistörler - FET, MOSFET - Diziler

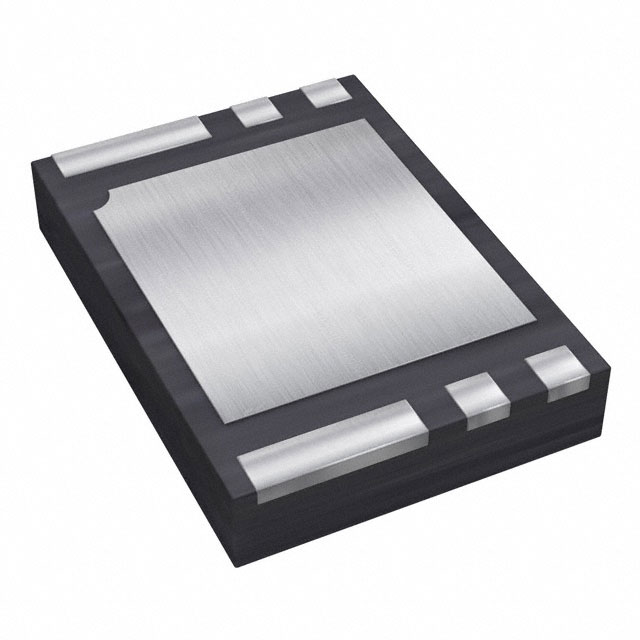

DMN2010UDZ-7
MOSFET 2N-CH 20V 11A U-DFN2535-6
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-UDFN Exposed Pad
- Seri / Aile Numarası
- DMN2010UDZ
DMN2010UDZ-7 Hakkında
DMN2010UDZ-7, Diodes Incorporated tarafından üretilen dual N-Channel MOSFET dizisidir. 24V drain-to-source gerilimi ve 11A sürekli drenaj akımı ile orta güç uygulamalarında kullanılmaktadır. 7mOhm RDS(on) değeri ile verimli anahtarlama sağlar. Surface Mount paketinde (6-UDFN Exposed Pad) sunulan bileşen, güç yönetimi, motor sürücüler, LED kontrol devreleri ve genel amaçlı anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışabilen bu transistör, 700mW maksimum güç dağıtabilir. Ürün şu anda üretim dışıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11A |
| Drain to Source Voltage (Vdss) | 24V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 33.2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 2665pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 700mW |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 5.5A, 4.5V |
| Supplier Device Package | U-DFN2535-6 |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
