Transistörler - FET, MOSFET - Diziler

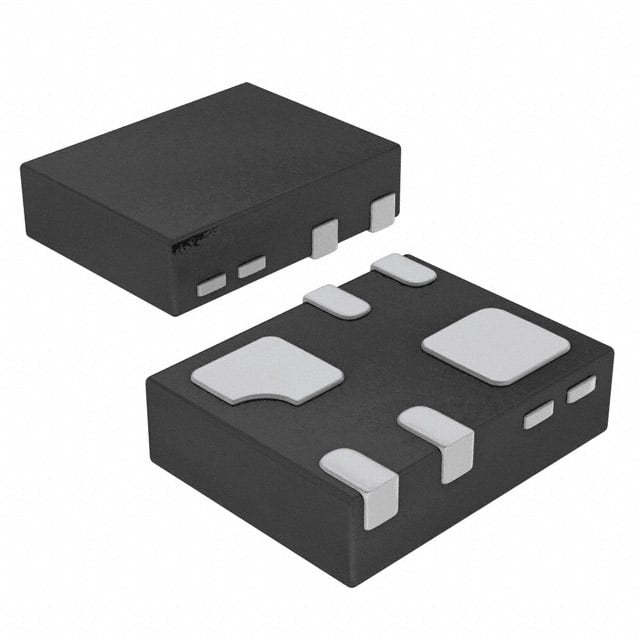

DMN1150UFL3-7
MOSFET 2N-CHA 12V 2A DFN1310
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-XFDFN Exposed Pad
- Seri / Aile Numarası
- DMN1150UFL3
DMN1150UFL3-7 Hakkında
DMN1150UFL3-7, Diodes Incorporated tarafından üretilen dual N-channel MOSFET transistördür. 12V Drain-Source gerilimi ve 2A sürekli drenaj akımı kapasitesine sahip olup, 150mOhm on-state direnci ile düşük güç kaybı sağlar. Gate charge 1.4nC seviyesinde olması hızlı anahtarlama özelliği sunar. DFN1310 (6-pin) yüzeye monte paketinde sunulan bu bileşen, -55°C ile +150°C arasında çalışır. Voltage regulator, güç yönetimi, motor kontrol ve anahtarlama uygulamalarında yaygın olarak kullanılır. Düşük gate kapasitansi ve minimal input kapasitansi ile verimli CMOS sürücü uyumluluğu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A |
| Drain to Source Voltage (Vdss) | 12V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 1.4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 115pF @ 6V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-XFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 390mW |
| Rds On (Max) @ Id, Vgs | 150mOhm @ 1A, 4.5V |
| Supplier Device Package | X2-DFN1310-6 (Type B) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
