Transistörler - FET, MOSFET - Diziler

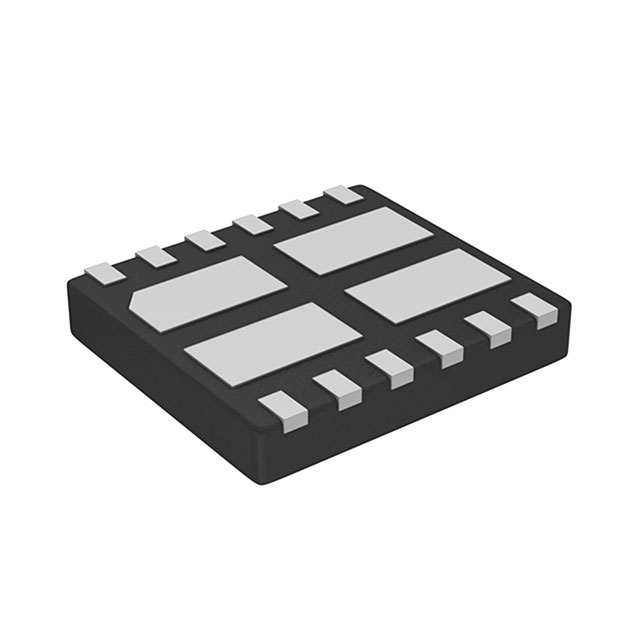

DMHT6016LFJ-13
MOSFET 4 N-CH 14.8A VDFN5045-12
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 12-VDFN Exposed Pad
- Seri / Aile Numarası
- DMHT6016LFJ
DMHT6016LFJ-13 Hakkında
DMHT6016LFJ-13, Diodes Incorporated tarafından üretilen 4 kanal N-Channel MOSFET transistör dizisidir. 14.8A sürekli drain akımı kapasitesi ile güç anahtarlama ve motor kontrol uygulamalarında kullanılır. VDFN5045-12 paketinde sunulan bu bileşen, 22mΩ on-dirençli tasarımı ile düşük güç kaybı sağlar. -55°C ile 150°C arasında çalışan ve 3V kapı eşik geriliminde çalışan kompakt çözüm, endüstriyel kontrol devreleri, LED sürücüleri ve güç yönetimi uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14.8A (Ta) |
| FET Feature | Standard |
| FET Type | 4 N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 8.4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 864pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 12-VDFN Exposed Pad |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 22mOhm @ 10A, 10V |
| Supplier Device Package | V-DFN5045-12 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
