Transistörler - FET, MOSFET - Diziler

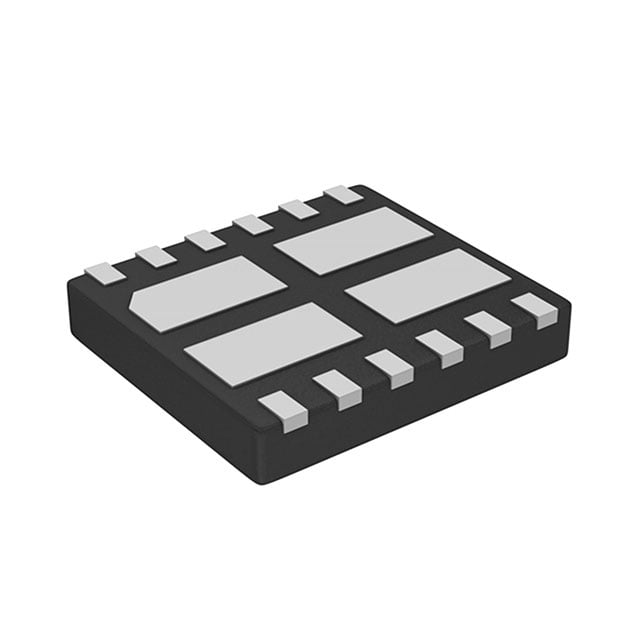

DMHC10H170SFJ-13
MOSFET 2N/2P-CH 100V DFN5045-12
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 12-VDFN Exposed Pad
- Seri / Aile Numarası
- DMHC10H170SFJ
DMHC10H170SFJ-13 Hakkında
DMHC10H170SFJ-13, Diodes Incorporated tarafından üretilen 2N/2P-Channel H-Bridge MOSFET'tir. 100V Drain-Source gerilim derecelendirmesi ve 2.9A/2.3A sürekli drenaj akımı kapasitesi ile motor sürücüsü, güç döndürücüsü ve kontrol uygulamalarında kullanılır. 160mOhm Rds(On) değeri ile düşük güç kayıpı sağlar. -55°C ile 150°C arasında çalışabilen ve 2.1W maksimum güç yönetebilen bileşen, DFN5045-12 yüzey montajlı pakette sunulmaktadır. H-Bridge konfigürasyonu sayesinde çift yönlü hareket kontrolü gerektiren uygulamalara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.9A, 2.3A |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Standard |
| FET Type | 2 N and 2 P-Channel (H-Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 9.7nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1167pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 12-VDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 2.1W |
| Rds On (Max) @ Id, Vgs | 160mOhm @ 5A, 10V |
| Supplier Device Package | V-DFN5045-12 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
