Transistörler - FET, MOSFET - Diziler

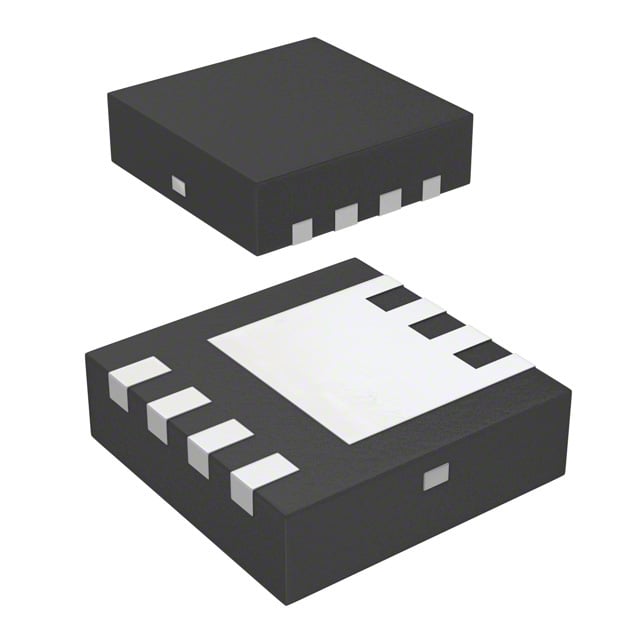

DMG8601UFG-7
MOSFET 2N-CH 20V 6.1A DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerUDFN
- Seri / Aile Numarası
- DMG8601UFG
DMG8601UFG-7 Hakkında
DMG8601UFG-7, Diodes Incorporated tarafından üretilen dual N-Channel MOSFET transistördür. 20V Drain-Source gerilimi ve 6.1A sürekli dren akımı kapasitesine sahiptir. Logic Level Gate özelliği ile düşük gate gerilimi seviyeleriyle kontrol edilebilir. 23mΩ Rds(on) değeri ile düşük on-state direncine sahiptir. Surface Mount paketi (8-PowerUDFN) ve kompakt dizaynı sayesinde yüksek yoğunluklu PCB uygulamalarında kullanılır. Anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrolü ve DC-DC konvertörlerde yaygın olarak tercih edilir. -55°C ile 150°C arasında çalışabilen geniş sıcaklık aralığı ile endüstriyel ve ticari uygulamalara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6.1A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 8.8nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 143pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerUDFN |
| Part Status | Active |
| Power - Max | 920mW |
| Rds On (Max) @ Id, Vgs | 23mOhm @ 6.5A, 4.5V |
| Supplier Device Package | U-DFN3030-8 |
| Vgs(th) (Max) @ Id | 1.05V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
