Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

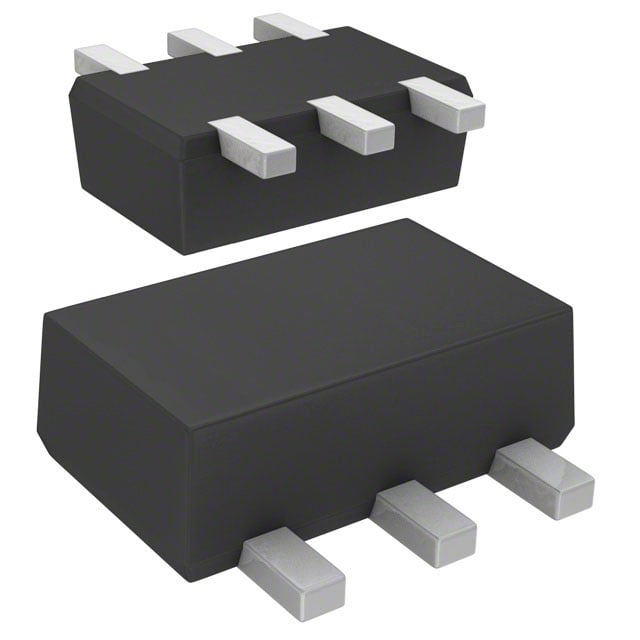

DMG564H20R
TRANS PREBIAS NPN/PNP SMINI6
DMG564H20R Hakkında
DMG564H20R, Panasonic tarafından üretilen ön beslemeli (pre-biased) dual transistör bileşenidir. Tek bir SMini6-F3-B paketinde 1 NPN ve 1 PNP transistörü içerir. NPN transistörün DC akım kazancı 80 (Ic=5mA, Vce=10V), PNP transistörün ise 30'dur. Maksimum kolektör akımı 100mA olup, tükettiği güç 150mW ile sınırlıdır. Ön beslemeli yapı sayesinde harici biyaz dirençlere gerek duymaksızın kullanılabilir; NPN tarafı 4.7kΩ base ve 47kΩ emitter-base dirençleri, PNP tarafı 1kΩ base ve 10kΩ emitter-base dirençleri ile yapılandırılmıştır. Doyum gerilimi 250mV (Ic=10mA), kolektor-emitter kırılma gerilimi 50V'tur. Kompakt Surface Mount tasarımıyla dijital lojik devre arayüzleri, sürücü devreleri ve işaret anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V / 30 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Market |
| Power - Max | 150mW |
| Resistor - Base (R1) | 4.7kOhms, 1kOhms |
| Resistor - Emitter Base (R2) | 47kOhms, 10kOhms |
| Supplier Device Package | SMini6-F3-B |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
