Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

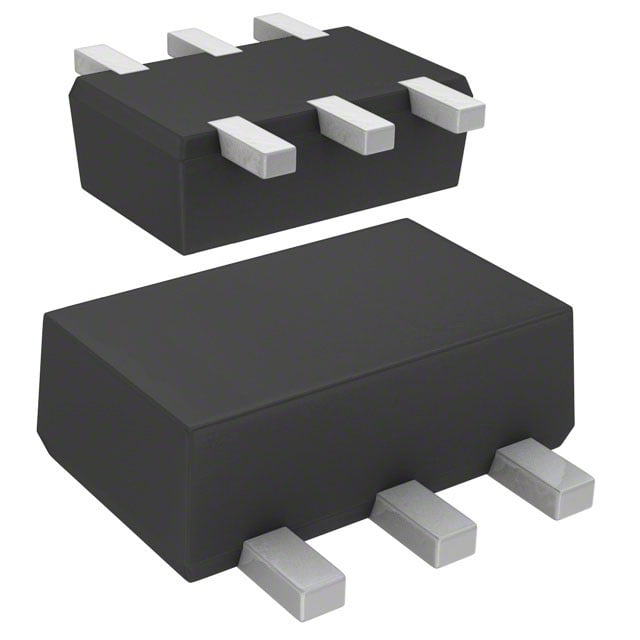

DMG564030R
TRANS PREBIAS NPN/PNP SMINI6
DMG564030R Hakkında
DMG564030R, Panasonic tarafından üretilen ön beslemeli dual transistör dizisidir. Bir NPN ve bir PNP transistörden oluşan bu bileşen, 6-pin SMini6 SMD paketinde sunulur. Maksimum 100mA kollektör akımı ve 50V VCE(br) diyelectric mukavemeti ile çalışır. 80 minimum DC kazancı (hFE) ile 5mA/10V koşullarında karakterize edilmiştir. İntegre 47kΩ ön beslem dirençleri sayesinde ayrıca dirençlendirmeye gerek kalmaz. 150mW güç sınırlandırması ile tasarlanmıştır. Ön beslemeli yapısı nedeniyle anahtarlama uygulamalarında, darbe şekillendirmede ve mantık seviyeleri dönüştürmede kullanılır. Surface mount montajı endüstriyel üretim için uygundur. Parça Digi-Key'de üretimi durdurulmuştur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Market |
| Power - Max | 150mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SMini6-F3-B |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
