Transistörler - FET, MOSFET - Diziler

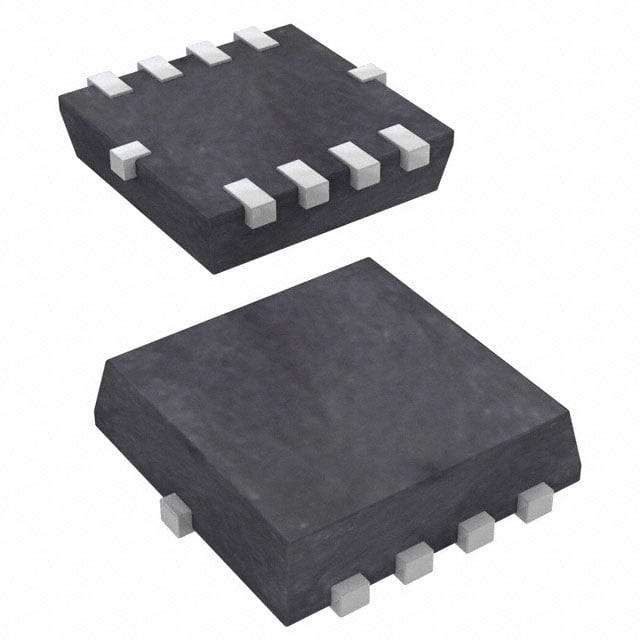

DMC6070LND-13
MOSFET N/P-CH 60V 8POWERDI
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- DMC6070LND
DMC6070LND-13 Hakkında
DMC6070LND-13, Diodes Incorporated tarafından üretilen dual N-channel ve P-channel MOSFET dizisi olup, 60V drain-source voltaj kapasitesi ile tasarlanmıştır. Surface mount PowerDI3333-8 paketinde sunulan bu transistör, N-channel için 3.1A, P-channel için 2.4A sürekli drain akımı sağlar. 85mOhm maksimum RDS(on) değeri ile düşük açık direnç özellikleri nedeniyle, güç yönetimi uygulamalarında, DC-DC dönüştürücülerde, motor kontrol devrelerinde ve anahtar modlu güç kaynakları tasarımlarında kullanılır. -55°C ile +150°C arasında çalışma sıcaklık aralığında, 1.4W maksimum güç dağıtım kapasitesi ile endüstriyel ve tüketici elektronikleri uygulamalarına uygun bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.1A, 2.4A |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 11.5nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 731pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 1.4W |
| Rds On (Max) @ Id, Vgs | 85mOhm @ 1.5A, 10V |
| Supplier Device Package | PowerDI3333-8 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
