Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

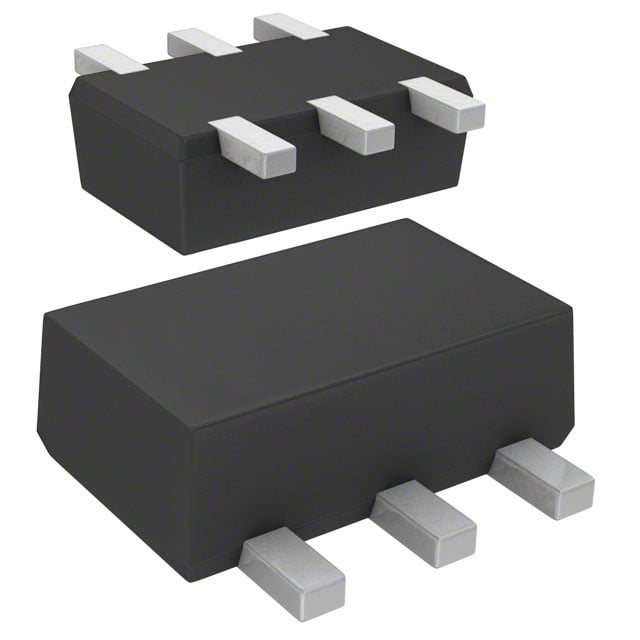

DMC566040R
TRANS PREBIAS DUAL NPN SMINI6
DMC566040R Hakkında
DMC566040R, Panasonic tarafından üretilen dual NPN ön beslemeli transistör dizisidir. SMini6 yüzey montaj paketi içinde yerleştirilmiş iki adet NPN transistör barındırır. Her transistör, 10kΩ ve 47kΩ dirençler ile ön beslenmiş (pre-biased) olarak tasarlanmıştır. Maksimum kolektor akımı 100mA, Vce doyum gerilimi 250mV @ 500µA ve 10mA, maksimum Vce 50V ile belirtilmiştir. DC akım kazancı (hFE) minimum 80 @ 5mA, 10V koşullarında ölçülmüştür. Maksimum güç tüketimi 150mW'tır. Ön beslemeli yapısı sayesinde karmaşık bias ağı tasarımına gerek olmaksızın anahtarlama ve amplifikasyon uygulamalarında doğrudan kullanılabilir. Sinyal işleme, low-power anahtarlama devreleri ve mantık arayüz uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Market |
| Power - Max | 150mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SMini6-F3-B |
| Transistor Type | 2 NPN - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
