Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

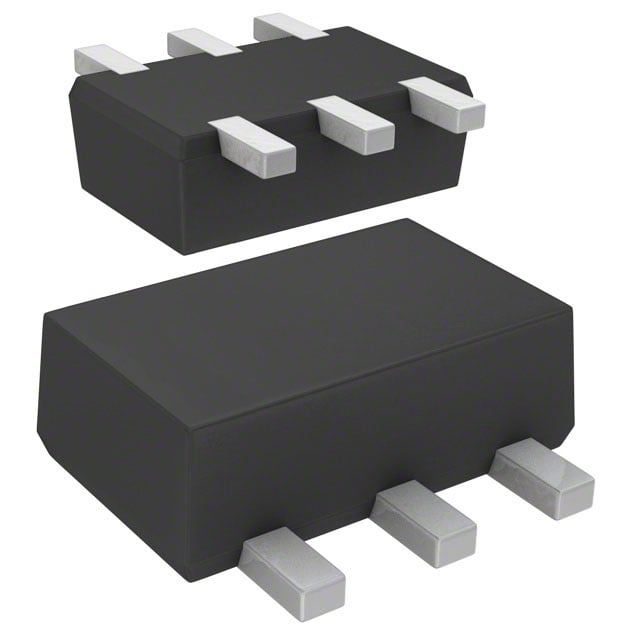

DMC564040R
TRANS PREBIAS DUAL NPN SMINI6
DMC564040R Hakkında
DMC564040R, Panasonic tarafından üretilen dual NPN ön beslemeli transistör dizisidir. SMini6 yüzey montajlı paket içinde iki adet NPN transistör ve entegre base/emitter dirençleri barındırır. 100mA maksimum kollektör akımı, 50V kollektör-emitter breakdown voltajı ve 250mV satürasyon voltajı ile orta seviye anahtarlama uygulamalarında kullanılır. 10kΩ base direnci ve 47kΩ emitter-base direnci önceden bağlı olduğundan, minimal harici devre tasarımı gerektirmektedir. Düşük güç tüketimi (150mW max) sayesinde lojik seviyeleri anahtarlayan uygulamalarda, sinyal işleme devreleri ve az güçlü yük sürücülerinde tercih edilir. Surface mount teknolojisi ile yüksek yoğunluklu PCB tasarımlarında ekonomik çözüm sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Market |
| Power - Max | 150mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SMini6-F3-B |
| Transistor Type | 2 NPN - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
