Transistörler - FET, MOSFET - Diziler

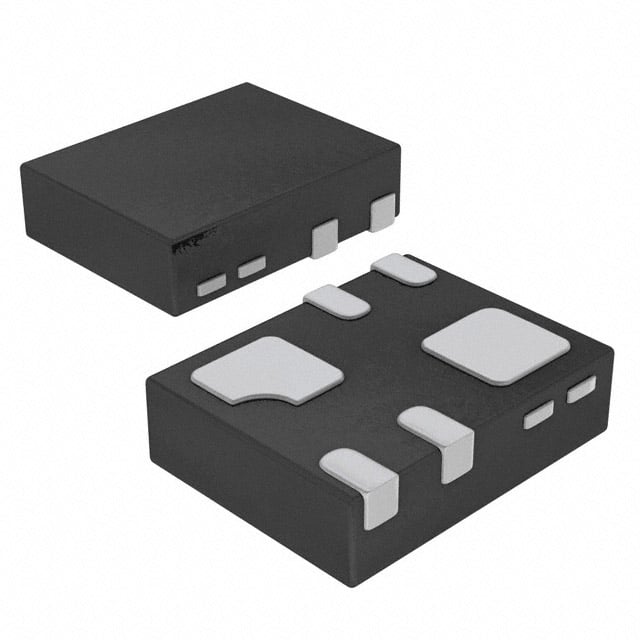

DMC3730UFL3-7
MOSFET N/P-CHA 30V 1.1A DFN1310
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-XFDFN Exposed Pad
- Seri / Aile Numarası
- DMC3730
DMC3730UFL3-7 Hakkında
DMC3730UFL3-7, Diodes Incorporated tarafından üretilen tamamlayıcı N ve P-Channel MOSFET transistörleridir. 30V drain-source gerilimi ve 1.1A (N-Channel) / 700mA (P-Channel) sürekli drenaj akımı kapasitesiyle tasarlanmıştır. 460mOhm (@ 200mA, 4.5V) on-state direnci sayesinde düşük güç kaybı sunar. DFN1310 paket türünde yüzey montajı için optimizedir. -55°C ile 150°C arasında çalışan bu komponent, güç yönetimi devreleri, DC-DC dönüştürücüler, anahtarlama uygulamaları ve akım sürücü devreleri gibi uygulamalarda kullanılır. Düşük gate charge (0.9nC) ve düşük input capacitance (65.9pF) özellikleri hızlı komütasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.1A, 700mA |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | N and P-Channel Complementary |
| Gate Charge (Qg) (Max) @ Vgs | 0.9nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 65.9pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-XFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 390mW |
| Rds On (Max) @ Id, Vgs | 460mOhm @ 200mA, 4.5V |
| Supplier Device Package | X2-DFN1310-6 (Type B) |
| Vgs(th) (Max) @ Id | 950mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
