Transistörler - FET, MOSFET - Diziler

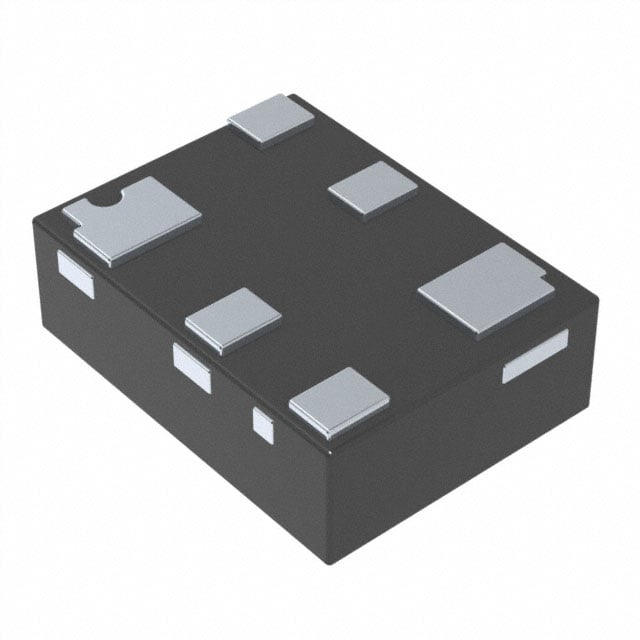

DMC31D5UDA-7B
MOSFET BVDSS: 25V-30V X2-DFN0806
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- DMC31D5UDA
DMC31D5UDA-7B Hakkında
DMC31D5UDA-7B, Diodes Incorporated tarafından üretilen tamamlayıcı N ve P-channel MOSFET dizisidir. 30V drain-source gerilim derecelendirmesi ile genel amaçlı anahtarlama uygulamalarında kullanılır. 400mA sürekli dren akımı ve 1.5Ω RDS(on) değerleri ile düşük güç uygulamaları için tasarlanmıştır. X2-DFN0806 yüzey monte paketinde sunulan bu bileşen, 370mW maksimum güç tüketimi ile lojik devreler, güç yönetimi ve sinyal anahtarlaması gibi uygulamalarda yer alır. -55°C ile 150°C arasında çalışma sıcaklığı aralığını destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 400mA (Ta) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | N and P-Channel Complementary |
| Gate Charge (Qg) (Max) @ Vgs | 380pC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 22.6pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-SMD, No Lead |
| Part Status | Active |
| Power - Max | 370mW (Ta) |
| Rds On (Max) @ Id, Vgs | 1.5Ohm @ 100mA, 4.5V |
| Supplier Device Package | X2-DFN0806-6 |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
