Transistörler - FET, MOSFET - Diziler

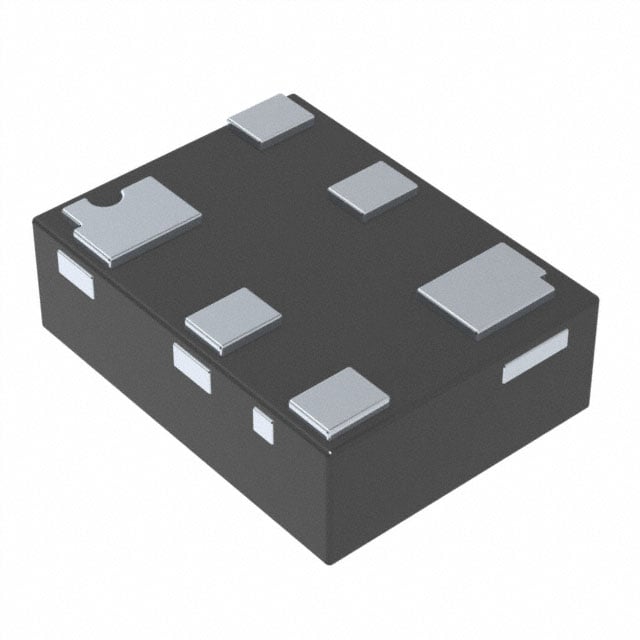

DMC21D1UDA-7B
MOSFET N/P-CH 20V X2DFN0806-6
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- DMC21D1UDA
DMC21D1UDA-7B Hakkında
DMC21D1UDA-7B, Diodes Incorporated tarafından üretilen dual N-channel ve P-channel MOSFET transistörüdür. 20V drain-source voltaj desteği ile işletme gücü 300mW olan bu bileşen, kompakt 6-SMD X2DFN0806-6 paketinde sunulmaktadır. N-channel kanalda 455mA, P-channel kanalda 328mA sürekli dren akımı kapasitesine sahiptir. 4.5V gate geriliminde sırasıyla 990mOhm ve 1.9Ohm RDS(on) değerleriyle karakterize edilmiştir. -55°C ile 150°C arasında çalışabilir. Düşük gate charge (0.41nC, 0.4nC) ve düşük input capacitance (31pF, 28.5pF) özellikleri sayesinde hızlı komutasyon uygulamalarında kullanılır. Mobil cihazlar, tüketici elektroniği, power management ve analog switch uygulamalarında tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 455mA (Ta), 328mA (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.41nC @ 4.5V, 0.4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 31pF @ 15V, 28.5pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-SMD, No Lead |
| Part Status | Active |
| Power - Max | 300mW |
| Rds On (Max) @ Id, Vgs | 990mOhm @ 100mA, 4.5V, 1.9Ohm @ 100mA, 4.5V |
| Supplier Device Package | X2-DFN0806-6 |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
