Transistörler - FET, MOSFET - Diziler

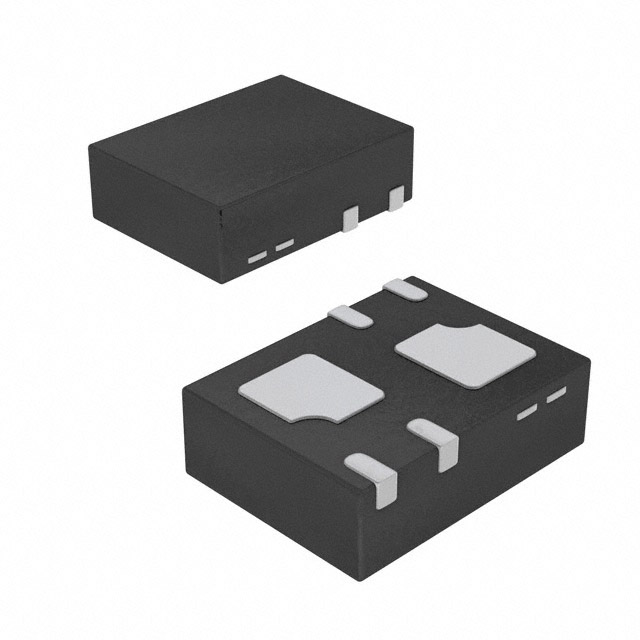

DMC2004LPK-7
MOSFET N/P-CH 20V 6-DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- DMC2004LPK
DMC2004LPK-7 Hakkında
DMC2004LPK-7, Diodes Incorporated tarafından üretilen dual MOSFET entegre devresidir. N-kanallı ve P-kanallı MOSFET'leri aynı pakette sunarak komplementer switch uygulamalarında kullanılır. 20V Drain-Source gerilim derecelendirmesi ile, 750mA (N-ch) ve 600mA (P-ch) sürekli dren akımı kapasitesine sahiptir. Logic level gate özellikleri sayesinde düşük voltaj kontrol devrelerinden doğrudan sürülebilir. Tipik uygulamalar arasında anahtarlama devreler, ses amplifikatörleri, güç yönetimi ve genel amaçlı anahtarlama bulunmaktadır. Surface mount 6-DFN (DFN1612-6) paketi ile küçük form faktörü sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 750mA, 600mA |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 150pF @ 16V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | 6-SMD, No Lead |
| Part Status | Active |
| Power - Max | 500mW |
| Rds On (Max) @ Id, Vgs | 550mOhm @ 540mA, 4.5V |
| Supplier Device Package | DFN1612-6 |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
